Za wysokie napięcie w gniazdku: ile to za dużo, skąd się bierze i jak to zgłosić

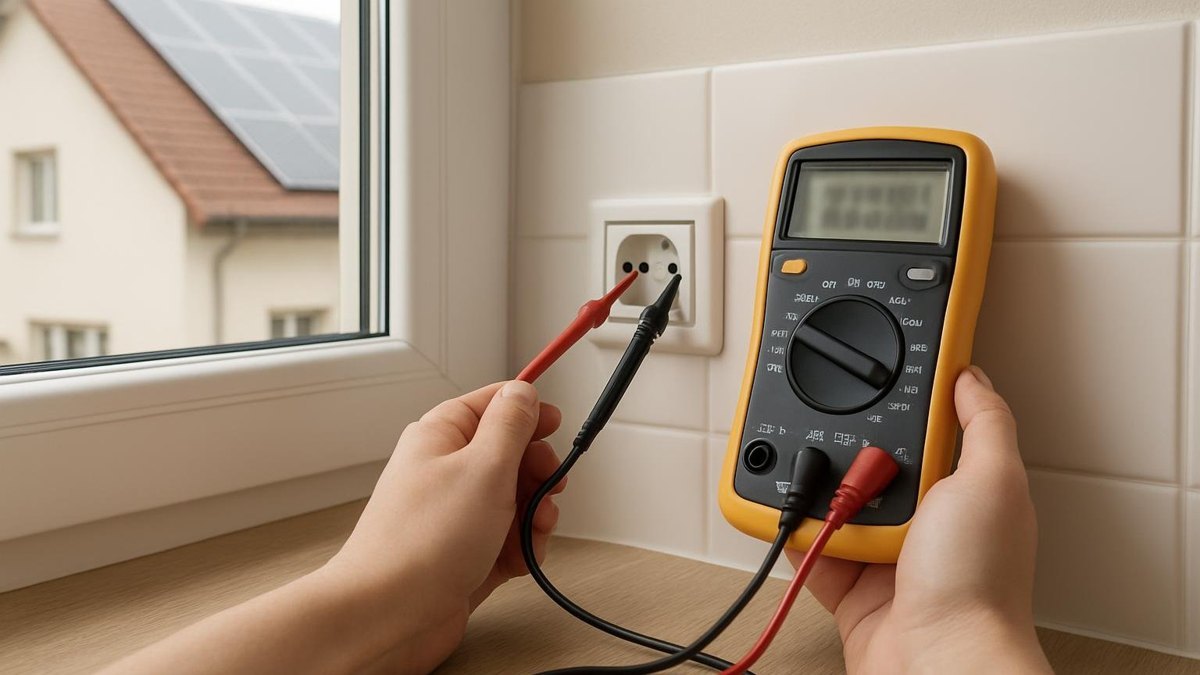

Multimetr włożony do gniazdka pokazuje 247 V, a w słoneczne południe 252 V. Żarówki LED przepalają się częściej niż powinny, falownik fotowoltaiki wyłącza się co kilkanaście minut, a lodówka buczy. Czy to normalne, czy już awaria? Zanim zaczniemy się martwić, warto wiedzieć, ile napięcia w gniazdku jest dopuszczalne i co tak naprawdę oznacza wynik pomiaru.

Ile woltów jest w normie

Napięcie znamionowe w polskiej sieci niskiego napięcia wynosi 230 V. Norma dotycząca parametrów napięcia w sieciach publicznych, PN-EN 50160, oraz przepisy dla operatorów dopuszczają odchylenia w granicach ±10 procent, czyli od ok. 207 do 253 V, przy czym oceniana jest wartość średnia z okresów dziesięciominutowych w ciągu tygodnia. Pojedyncze krótkie odczyty powyżej 253 V nie muszą więc oznaczać naruszenia normy, ale dłuższe utrzymywanie się napięcia na takim poziomie już tak.

Urządzenia domowe są projektowane na pracę w tym zakresie. Wiele z nich wytrzymuje krótko więcej, ale długotrwałe napięcie bliskie górnej granicy skraca życie zasilaczy, żarówek LED i silników.

Skąd bierze się wysokie napięcie

Fotowoltaika na osiedlu

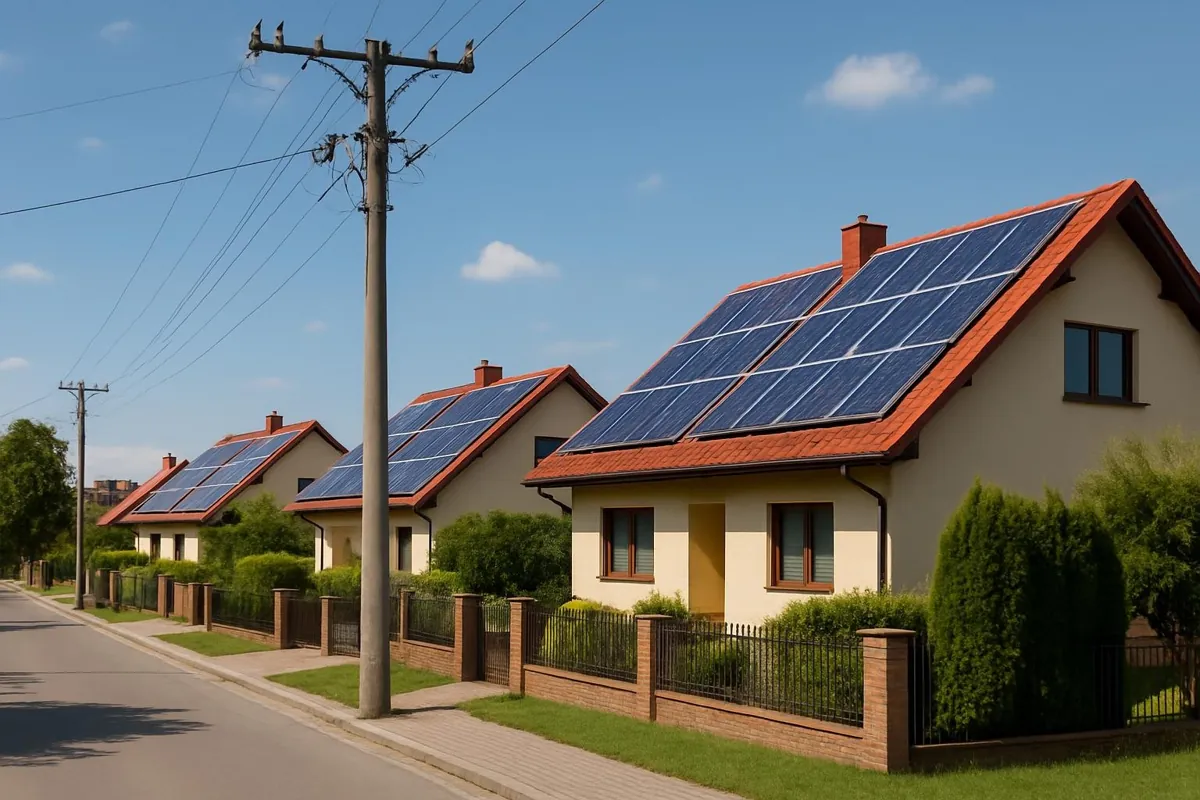

Najczęstsza przyczyna w ostatnich latach. Gdy na jednej linii niskiego napięcia pracuje wiele domowych instalacji fotowoltaicznych, w słoneczny dzień produkują one więcej energii, niż zużywają domy. Energia płynie z powrotem do sieci, a napięcie w linii rośnie, szczególnie na jej końcu, daleko od transformatora. Falowniki mają obowiązek wyłączać się, gdy napięcie przekroczy określony próg, zwykle ok. 253 V uśredniane w czasie. Właściciel instalacji PV widzi wtedy przerwy w produkcji, a sąsiedzi bez fotowoltaiki widzą wysokie napięcie w gniazdkach.

Koniec linii i ustawienia transformatora

Operator sieci ustawia napięcie na transformatorze tak, żeby na końcu długiej linii nie było zbyt nisko. Przy krótkich liniach lub małym obciążeniu, np. w nocy, napięcie przy transformatorze może być przez to wyższe. Mieszkańcy domów najbliżej stacji widzą wtedy wyższe wartości.

Przerwany przewód neutralny

Groźna sytuacja, w której napięcie potrafi wzrosnąć do 300 V i więcej na jednej z faz. Zwykle towarzyszy jej przygasanie światła w innych miejscach i szybka awaria sprzętu. Opisaliśmy ją szczegółowo w osobnym artykule. Jeśli napięcie gwałtownie skacze przy włączaniu urządzeń, podejrzewaj właśnie to i wyłącz zasilanie.

Jak to zmierzyć porządnie

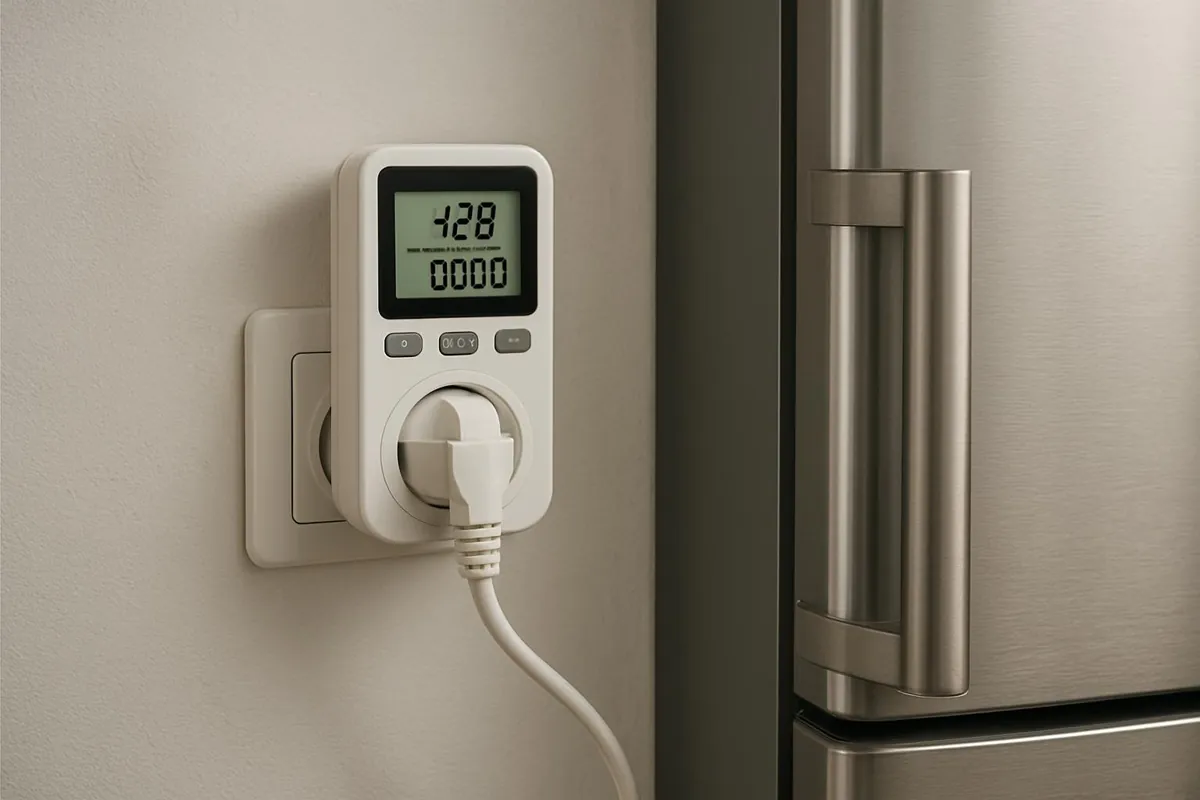

Pojedynczy pomiar multimetrem pokazuje tylko chwilę. Do oceny potrzebna jest obserwacja przez co najmniej kilka dni, najlepiej tydzień. Pomagają wtykowe mierniki napięcia i energii z pamięcią lub aplikacją, które zapisują wartości minimalne, maksymalne i średnie. Kosztują od kilkudziesięciu do ok. 200 zł. Właściciele fotowoltaiki mają często te dane w aplikacji falownika, łącznie z liczbą wyłączeń z powodu przepięcia.

Warto zanotować godziny, w których napięcie jest najwyższe. Jeśli szczyt przypada na słoneczne południe, przyczyną jest najpewniej produkcja PV na linii. Jeśli w nocy, ustawienia transformatora lub małe obciążenie sieci.

Co zrobić, gdy napięcie jest za wysokie

1. Wykonaj i zapisz pomiary przez kilka dni, zrób zrzuty ekranu z aplikacji miernika lub falownika.
2. Zapytaj sąsiadów, czy mają podobny problem. Zgłoszenie od kilku odbiorców z jednej linii jest traktowane poważniej.
3. Złóż reklamację jakości energii u operatora systemu dystrybucyjnego, najlepiej przez formularz na stronie operatora lub w biurze obsługi. Podaj adres, numer punktu poboru energii z rachunku i dane z pomiarów.
4. Operator zwykle montuje własny analizator na kilka dni. Jeśli potwierdzi przekroczenie, może przestawić zaczep na transformatorze, przełączyć odbiorców między fazami lub zaplanować modernizację sieci.

Przy potwierdzonym złym parametrze napięcia odbiorcy przysługuje, zgodnie z przepisami, bonifikata w rozliczeniu. Szczegóły zależą od operatora i taryfy.

Jeśli masz fotowoltaikę

Gdy falownik często wyłącza się z powodu przepięcia, instalator może sprawdzić przekrój i długość przewodów od falownika do rozdzielnicy. Za cienkie lub za długie przewody dodają kilka woltów spadku po stronie instalacji domowej, więc falownik widzi wyższe napięcie niż sieć. Część falowników ma też funkcje regulacji mocy biernej lub ograniczania mocy przy wysokim napięciu, które wolno ustawiać zgodnie z wymaganiami operatora. Zmiana progów wyłączenia na wyższe niż dopuszczalne nie jest rozwiązaniem i jest niezgodna z przepisami.

Dobrym pomysłem jest zwiększenie autokonsumpcji: uruchamianie pralki, zmywarki, bojlera czy pompy ciepła w godzinach największej produkcji. Mniej energii wraca wtedy do sieci, a napięcie mniej rośnie.

Jak chronić sprzęt

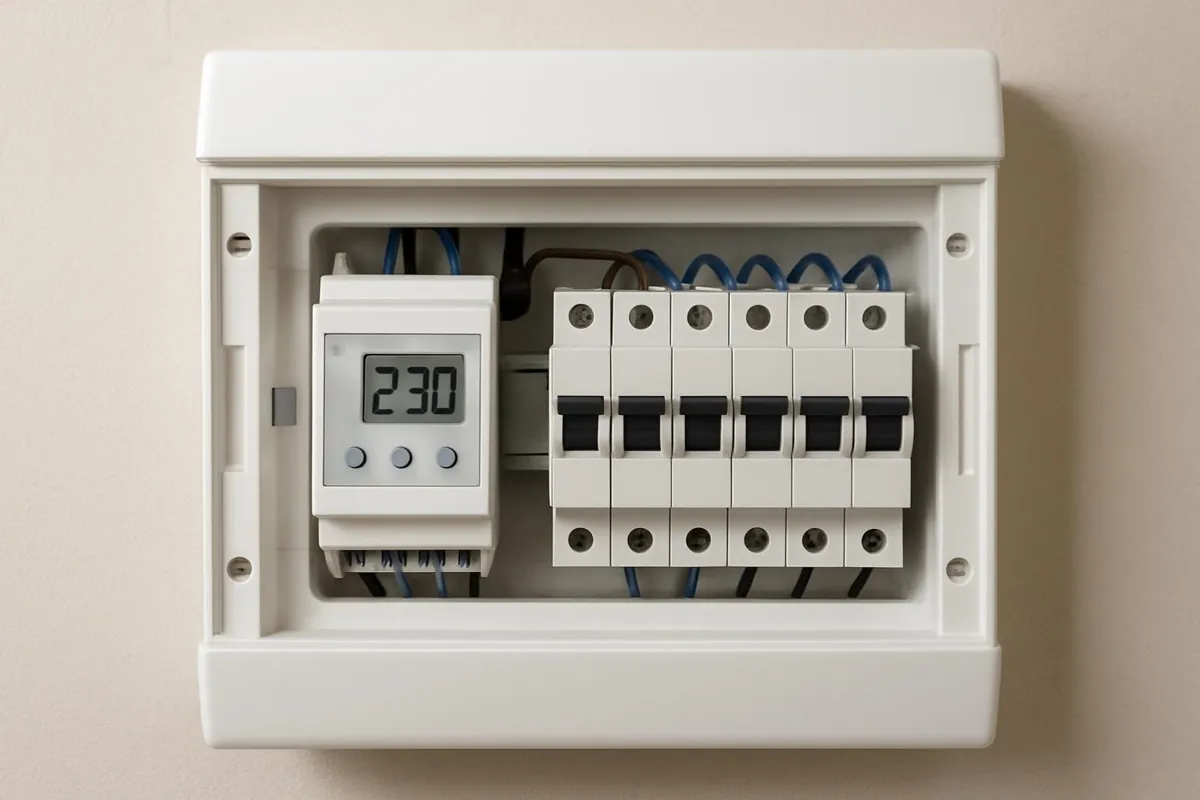

Najprostszą ochroną jest przekaźnik napięciowy w rozdzielnicy. Monitoruje napięcie i odcina zasilanie mieszkania lub wybranych obwodów, gdy przekroczy ono ustawiony próg, np. 255–265 V, a po powrocie napięcia do normy włącza je z opóźnieniem. Przy częstych wahaniach przy granicy normy przekaźnik będzie jednak wyłączał prąd zbyt często, więc próg ustawia się rozsądnie, z elektrykiem. Dla wrażliwego sprzętu, np. komputera, przydaje się UPS z funkcją stabilizacji napięcia.

Stabilizator napięcia dla całego domu ma sens przy długotrwale złym napięciu, zarówno za wysokim, jak i za niskim, gdy operator nie rozwiązuje problemu. To większy wydatek i urządzenie, które trzeba dobrać do mocy domu. Piszemy o nim osobno.

Wpływ na sprzęt

Napięcie stale bliskie górnej granicy rzadko niszczy sprzęt od razu, ale skraca jego życie. Żarówki i taśmy LED grzeją się bardziej i szybciej ciemnieją. Zasilacze ładowarek i routerów pracują na granicy, a kondensatory w nich starzeją się szybciej. Silniki lodówek i pomp przy wyższym napięciu grzeją się mniej niż przy niskim, ale ich elektronika już nie zawsze to lubi. Najbardziej wrażliwe są tanie urządzenia z prostymi zasilaczami.

Czego nie robić

Nie lekceważ napięcia powyżej ok. 260 V, szczególnie gdy pojawia się nagle. To częściej objaw awarii niż słonecznego dnia. Nie podłączaj sprzętu przez tanie listwy przeciwprzepięciowe w nadziei, że ochronią przed wysokim napięciem. Chronią one przed krótkimi impulsami, a przy długotrwałym 270 V same mogą się przegrzać. Nie ingeruj w złącze i licznik, które są własnością operatora. To od niego zależy poprawa parametrów sieci, a od Ciebie dobra dokumentacja problemu.
