Niskie napięcie w domu i spadki przy włączaniu urządzeń: sieć czy własna instalacja

Dom na końcu wsi, zima, godzina 18. Wszyscy w okolicy wrócili z pracy, włączyli piekarniki, czajniki i grzejniki. Multimetr pokazuje w gniazdku 196 V. Pompa ciepła zgłasza błąd zasilania, mikrofala grzeje wolniej, a światło przygasa za każdym razem, gdy ktoś włączy suszarkę do włosów. Niskie napięcie to problem równie częsty jak wysokie, tylko mniej widowiskowy. Ważne jest, żeby odróżnić, czy winna jest sieć zewnętrzna, czy instalacja w domu, bo od tego zależy, kto ma to naprawić.

Gdzie jest granica

Dopuszczalny zakres napięcia w sieci niskiego napięcia to 230 V ±10 procent, czyli ok. 207–253 V, oceniany jako średnia z dziesięciominutowych okresów. Napięcie poniżej ok. 207 V utrzymujące się dłużej, np. przez całe wieczory, oznacza, że parametry są poza normą. Krótkie spadki przy włączaniu dużych urządzeń są normalne, o ile nie są głębokie i światło nie przygasa wyraźnie.

Co daje za niskie napięcie? Silniki pomp, lodówek i sprężarek pobierają większy prąd i bardziej się grzeją, część elektroniki wyłącza się lub zgłasza błędy, kotły gazowe mogą mieć kłopot z zapłonem, a urządzenia grzejące działają z mniejszą mocą. Czajnik 2000 W przy 200 V ma realnie ok. 1500 W.

Sieć zewnętrzna

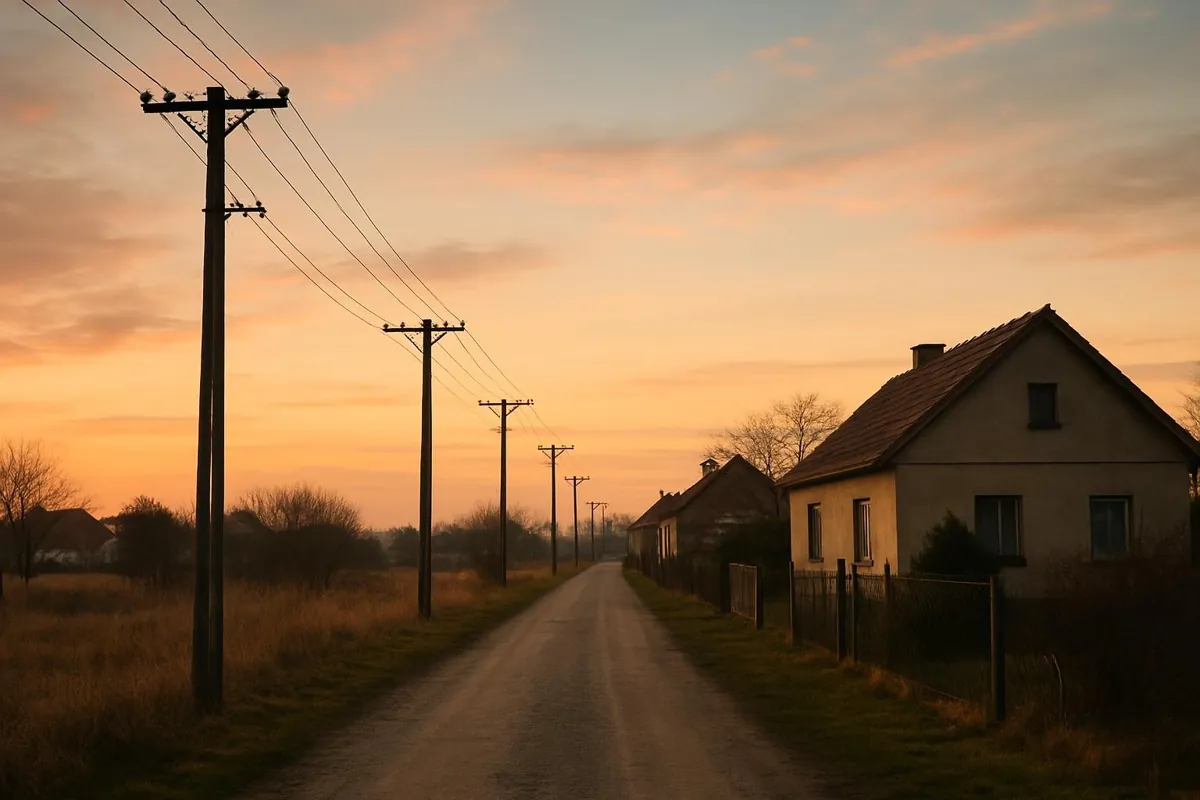

Na końcu długiej linii niskiego napięcia, zwłaszcza napowietrznej z cienkimi przewodami, napięcie wyraźnie spada w godzinach dużego poboru. Im więcej domów i im większe obciążenie, tym niższe napięcie w ostatnich budynkach. Problem narasta tam, gdzie powstało dużo nowych domów, a sieć nie była przebudowana, oraz tam, gdzie ludzie przeszli z węgla na ogrzewanie elektryczne lub pompy ciepła.

Objaw charakterystyczny dla sieci: napięcie jest niskie także u sąsiadów, zależy od pory dnia i jest najniższe wieczorem i w mroźne dni. W nocy wraca do normy.

Własna instalacja

Jeśli u sąsiadów jest dobrze, a u Ciebie napięcie spada wyraźnie przy włączeniu każdego większego urządzenia, przyczyna jest najpewniej w budynku.

Luźny lub skorodowany zacisk

Każde połączenie w instalacji ma pewien opór. Gdy zacisk się poluzował albo skorodował, opór rośnie, a przy większym prądzie traci się na nim kilka, kilkanaście woltów. Takie miejsce się grzeje i może się nadtopić. Typowe lokalizacje to zaciski w złączu i przy liczniku, wyłącznik główny, szyna neutralna, puszki rozgałęźne w starych instalacjach. Objawem bywa też migotanie światła przy poruszeniu czegoś w rozdzielnicy albo przy pracy pralki.

Za cienkie przewody

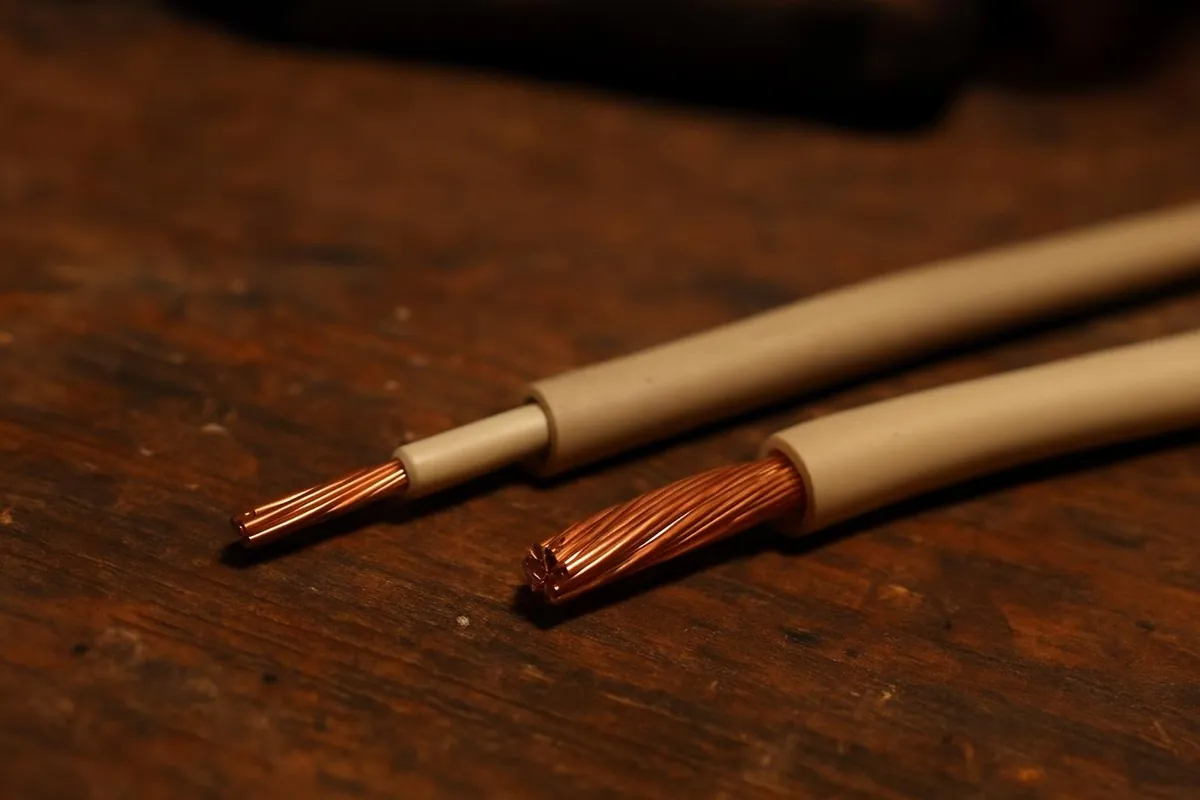

Przewód zasilający dom od złącza lub długi obwód do garażu czy budynku gospodarczego może mieć za mały przekrój do obecnego obciążenia. Spadek napięcia rośnie z długością przewodu i prądem. Obwód gniazdek z przewodem 1,5 mm² o długości kilkudziesięciu metrów, obciążony grzejnikiem, potrafi stracić kilkanaście woltów. W nowych instalacjach gniazdka wykonuje się zwykle przewodem 2,5 mm², a zasilanie domu dobiera się do mocy przyłączeniowej i długości.

Przerwany przewód neutralny

Gdy w części domu napięcie spada, a w innej rośnie, i zmienia się to przy włączaniu urządzeń, podejrzewaj przerwane zero. To sytuacja wymagająca natychmiastowego wyłączenia prądu i elektryka.

Jak to sprawdzić samemu

1. Zmierz napięcie w gniazdku, gdy w domu nic nie pracuje, a potem po włączeniu czajnika lub grzejnika. Spadek o kilka woltów jest normalny. Spadek o kilkanaście lub więcej wskazuje na problem.
2. Zmierz to samo w gniazdku blisko rozdzielnicy i w najdalszym gniazdku. Duża różnica między nimi oznacza problem w danym obwodzie.
3. Porównaj pomiary z sąsiadami albo poproś ich o pomiar o tej samej porze.
4. Zarejestruj napięcie przez kilka dni wtykowym miernikiem z pamięcią.

Jeśli niskie napięcie jest od razu, bez obciążenia w domu, a sąsiedzi mają podobnie, problem leży w sieci. Jeśli spada dopiero przy obciążeniu i tylko u Ciebie, w instalacji.

Co zrobić

Przy problemie sieci składa się reklamację jakości energii u operatora systemu dystrybucyjnego, z danymi z pomiarów i numerem punktu poboru. Operator może zmienić ustawienia transformatora, rozłożyć odbiorców na fazy albo zaplanować przebudowę linii, co niestety bywa kwestią miesięcy lub lat. Zgłoszenie od kilku sąsiadów zwiększa szanse na szybszą reakcję.

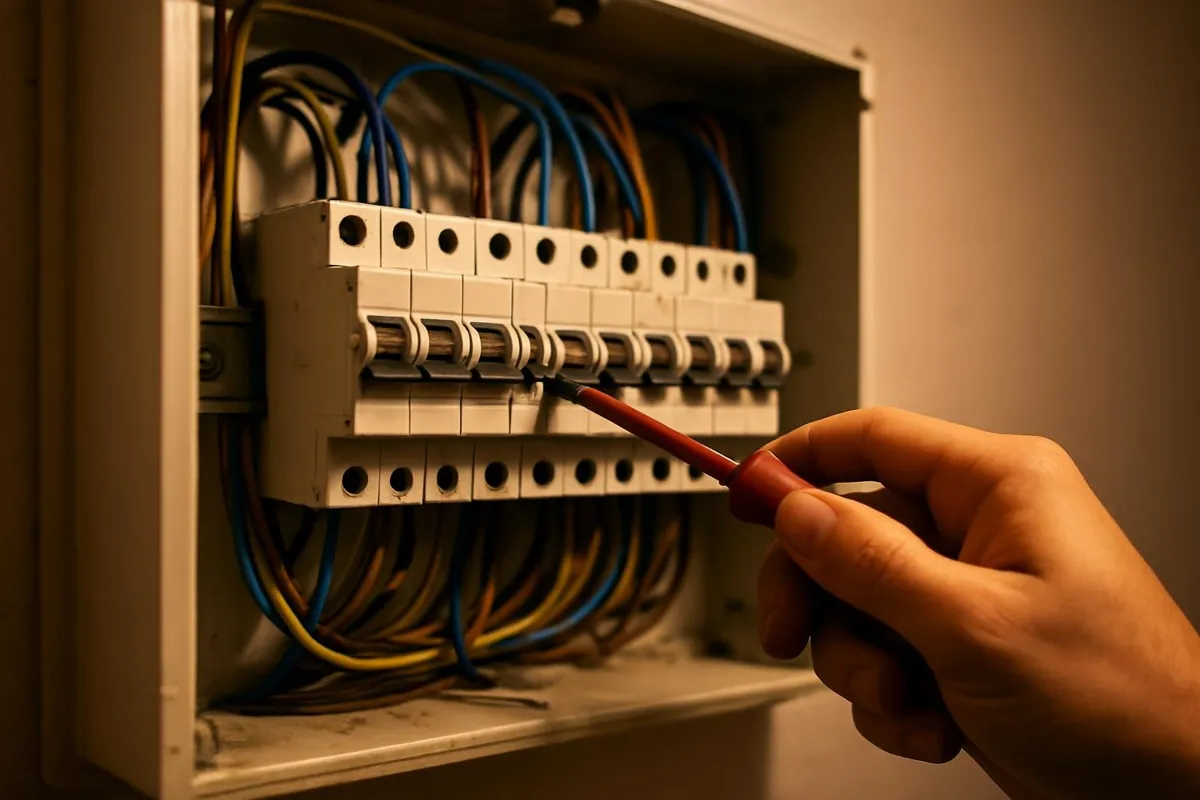

Przy problemie instalacji elektryk sprawdza i dokręca zaciski, mierzy spadki na poszczególnych odcinkach i ocenia przekroje przewodów. Wymiana luźnego zacisku to drobny koszt. Wymiana zasilania domu na przewód o większym przekroju czy nowy obwód do garażu to już większa praca, ale jednorazowa.

Gdy na poprawę sieci trzeba czekać

Zanim operator przebuduje linię, pomaga kilka rzeczy. Urządzenia o dużej mocy, takie jak pralka, zmywarka i bojler, można uruchamiać poza wieczornym szczytem, np. w nocy w taryfie dwustrefowej. Jeśli dom ma przyłącze trójfazowe, elektryk może rozłożyć obwody równomiernie między fazy, bo czasem cały dom wisi na jednej. Wrażliwą elektronikę chroni UPS z funkcją stabilizacji, a przy głębokich i stałych spadkach można rozważyć stabilizator napięcia dla całego domu lub wybranych obwodów, np. kotła i pompy.

Przekaźnik napięciowy ustawiony na dolny próg ok. 190 V odetnie zasilanie przy bardzo niskim napięciu i ochroni silniki przed przegrzaniem. Przy napięciu, które wieczorami oscyluje przy samej granicy, będzie jednak często wyłączał prąd, więc jego ustawienia dobiera się ostrożnie.

Wpływ na pompę ciepła i kocioł

Najbardziej wrażliwe na niskie napięcie są dziś pompy ciepła i kotły gazowe. Sprężarka pompy przy niskim napięciu pobiera większy prąd, a jej elektronika sterująca wyłącza ją z błędem, żeby chronić silnik. Zimą, w wieczornym szczycie, gdy pompa pracuje najwięcej, a napięcie w sieci jest najniższe, takie wyłączenia oznaczają chłodny dom. Kocioł gazowy z kolei może mieć problem z zapłonem i wentylatorem. Dla obu urządzeń warto sprawdzić w instrukcji dopuszczalny zakres napięcia i porównać go z zarejestrowanymi wartościami. Jeśli napięcie regularnie wychodzi poza ten zakres, stabilizator lub UPS z funkcją stabilizacji tylko dla nich bywa rozsądnym rozwiązaniem tymczasowym.

Gdy budujesz dom

Przy wniosku o przyłącze warto zapytać operatora o długość i stan linii, z której będzie zasilany dom, i przewidzieć przekrój przewodu od złącza do rozdzielnicy z zapasem, szczególnie przy planowanej pompie ciepła, płycie indukcyjnej i ładowarce samochodu. Przewód o większym przekroju kosztuje przy budowie niewiele więcej, a później jego wymiana oznacza kopanie i kucie.
