Przekaźnik napięciowy w rozdzielnicy: jak działa, jak go dobrać i jakie progi ustawić

Przekaźnik napięciowy to niewielkie urządzenie w rozdzielnicy, wielkości jednego lub dwóch wyłączników, które pilnuje napięcia w instalacji. Gdy napięcie wyjdzie poza bezpieczny zakres, odcina zasilanie, a gdy wróci do normy, włącza je ponownie. W sklepach funkcjonuje pod różnymi nazwami: przekaźnik kontroli napięcia, zabezpieczenie nad- i podnapięciowe, kontroler napięcia. Kosztuje mniej niż jeden telewizor, a w przypadku przerwania przewodu neutralnego potrafi uratować cały sprzęt w mieszkaniu.

Przed czym chroni, a przed czym nie

Przekaźnik reaguje na długotrwałe zmiany napięcia, trwające od ułamków sekundy do wielu sekund. Chroni przed:

• przepięciem przy przerwanym przewodzie neutralnym, gdy napięcie na fazie rośnie do 280–380 V,
• długotrwale za wysokim napięciem w sieci,
• za niskim napięciem, które szkodzi silnikom lodówek, pomp i sprężarek,
• w wersji trójfazowej także przed zanikiem jednej fazy i złą kolejnością faz, co jest ważne dla silników trójfazowych.

Nie chroni natomiast przed krótkimi impulsami przepięciowymi od wyładowań atmosferycznych czy przełączeń w sieci. Trwają one mikrosekundy, a przekaźnik nie zdąży zareagować. Do tego służy ogranicznik przepięć, czyli SPD. Oba urządzenia się uzupełniają. Przekaźnik nie zastępuje też wyłączników nadprądowych ani różnicowoprądowych.

Jak działa

Przekaźnik mierzy napięcie między fazą a przewodem neutralnym. W prostszych modelach styk przekaźnika bezpośrednio przerywa obwód, w mocniejszych instalacjach przekaźnik steruje stycznikiem, który wyłącza zasilanie. Po wyłączeniu czeka, aż napięcie wróci do normy, a potem odlicza czas opóźnienia, zwykle od kilku sekund do kilku minut, i ponownie włącza prąd. Opóźnienie chroni lodówki i pompy przed wielokrotnym włączaniem przy niestabilnym napięciu.

Jak dobrać

Prąd

Przekaźnik ma określony prąd znamionowy styków, np. 32, 40, 50 czy 63 A. Musi być nie mniejszy niż prąd zabezpieczenia przedlicznikowego lub głównego. W mieszkaniu z zabezpieczeniem 25 A wystarczy model 32 lub 40 A, w domu z 32 A lepiej 40–63 A. Przy większych mocach stosuje się przekaźnik sterujący stycznikiem.

Jedno- czy trójfazowy

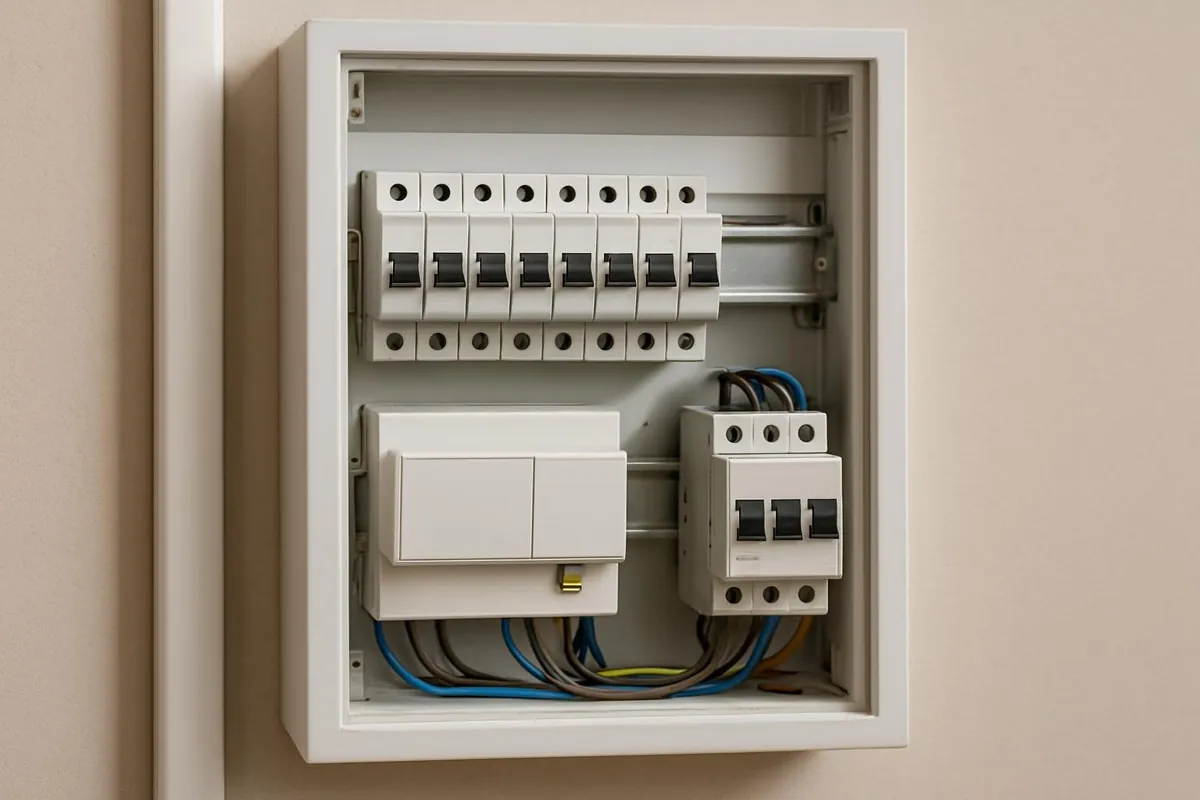

W mieszkaniu z zasilaniem jednofazowym stosuje się przekaźnik jednofazowy. W domu z zasilaniem trójfazowym są dwa podejścia: trzy przekaźniki jednofazowe, po jednym na fazę, które wyłączają tylko fazę z problemem, albo przekaźnik trójfazowy, który przy problemie na jednej fazie wyłącza wszystkie. Trzy osobne są wygodniejsze dla odbiorników jednofazowych, bo awaria jednej fazy nie wyłącza całego domu. Trójfazowy jest konieczny, gdy w domu pracują silniki trójfazowe, np. pompa głębinowa czy sprężarka, które przy braku fazy się przegrzewają.

Wyświetlacz i regulacja

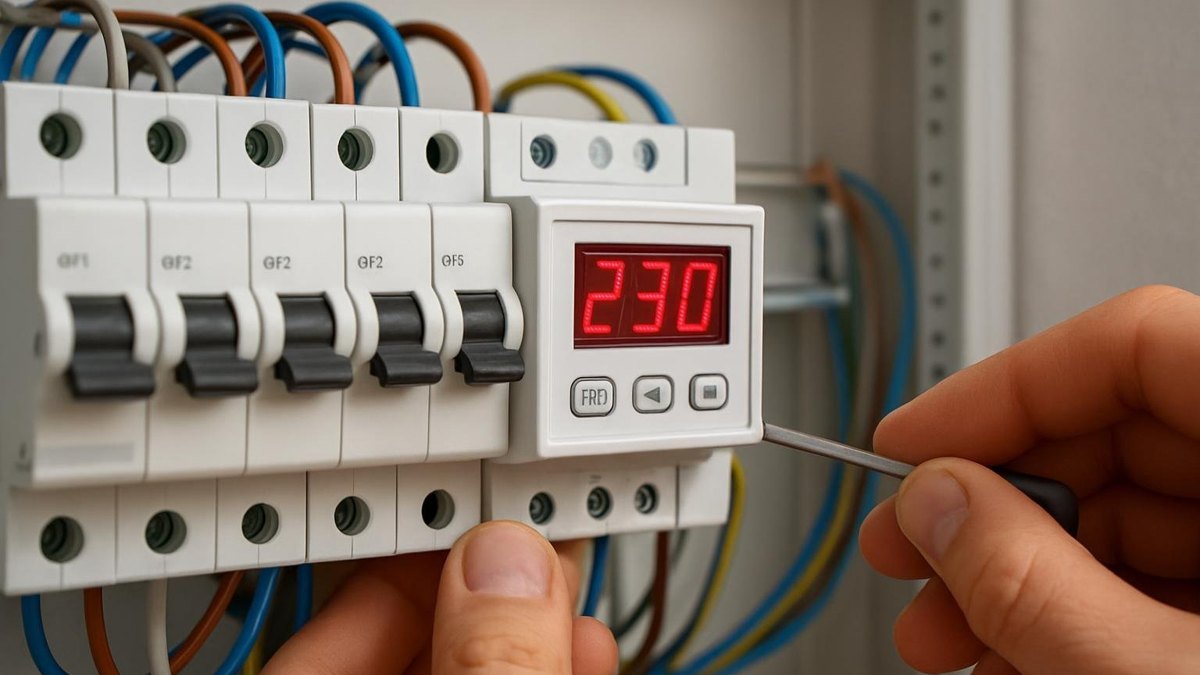

Modele z wyświetlaczem pokazują bieżące napięcie i pozwalają ustawić progi przyciskami. To wygodne, bo widać, dlaczego przekaźnik zadziałał. Prostsze modele mają pokrętła z podziałką albo stałe progi ustawione fabrycznie.

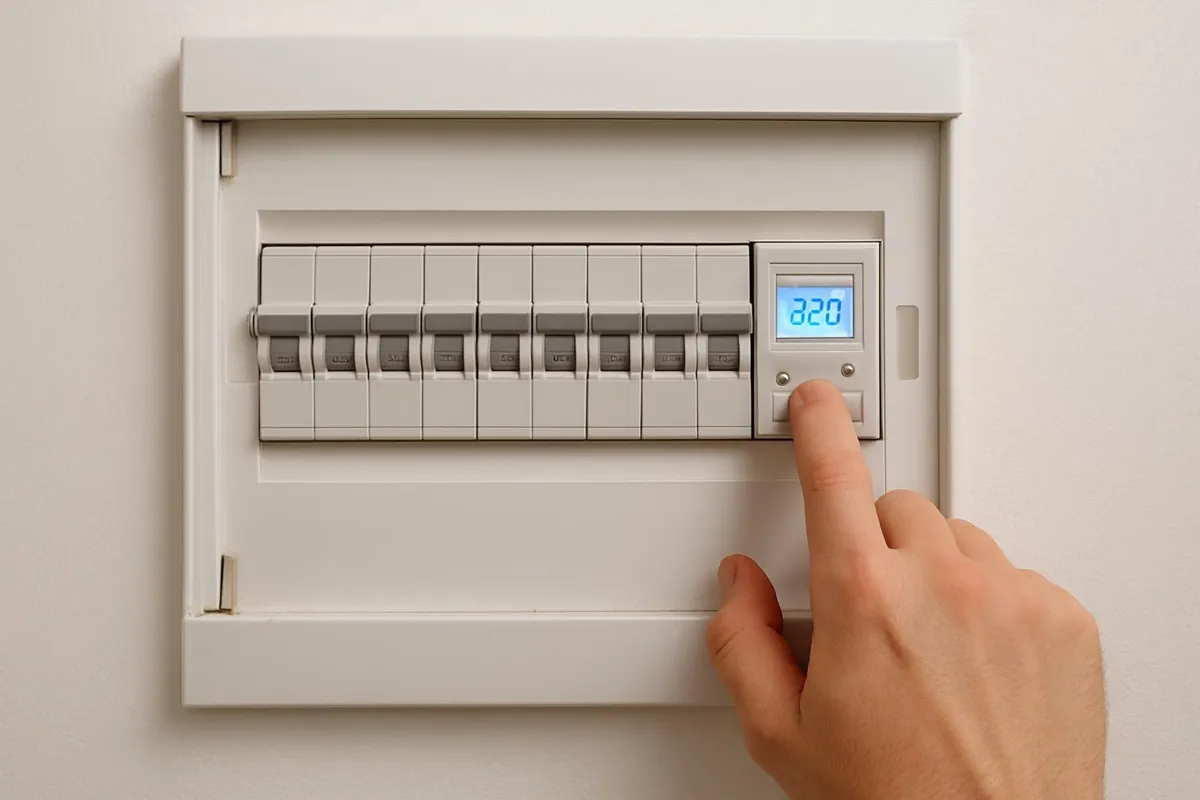

Jakie progi ustawić

Ustawienia zależą od lokalnej sieci. Jeśli napięcie u Ciebie zwykle wynosi 240–248 V, próg 250 V spowoduje ciągłe wyłączenia. Dobrze najpierw przez kilka dni zarejestrować napięcie, a potem dobrać progi z elektrykiem tak, żeby przekaźnik reagował na awarie, a nie na zwykłe wahania.

Montaż

Przekaźnik montuje się w rozdzielnicy na szynie, zwykle za wyłącznikiem głównym, przed wyłącznikami różnicowoprądowymi i nadprądowymi obwodów. Może chronić całe mieszkanie albo tylko wybrane obwody, np. bez oświetlenia, które wtedy działa nawet przy zadziałaniu przekaźnika. Instalację wykonuje elektryk z uprawnieniami. Montaż w istniejącej rozdzielnicy to zwykle kilkadziesiąt minut, o ile jest wolne miejsce na szynie. W starej, ciasnej rozdzielnicy bywa potrzebna jej rozbudowa.

Typowe problemy

Przekaźnik często wyłącza prąd

Najczęściej progi są za ciasne w stosunku do realnego napięcia w sieci. Na wyświetlaczu zwykle widać, czy zadziałał próg górny, czy dolny. Jeśli napięcie w sieci przekracza normę, to sygnał do reklamacji u operatora, a nie do poszerzania progów bez końca. Jeśli wyłączenia zdarzają się przy włączaniu dużych urządzeń w domu, problem może być w luźnym zacisku lub za cienkim przewodzie i to on wymaga naprawy.

Po awarii prąd nie wraca

Przekaźnik czeka na powrót napięcia do normy i odlicza opóźnienie. Jeśli napięcie wciąż jest poza zakresem, prąd nie wróci. To dobrze: przekaźnik informuje, że awaria trwa. Przy przerwanym zerze w budynku trzeba poczekać na naprawę przez operatora lub administrację.

Brzęczy lub się grzeje

Przekaźnik o zbyt małym prądzie znamionowym przy dużym obciążeniu może się grzać. Trzeba go wymienić na mocniejszy lub zastosować stycznik.

Przekaźnik a lodówka, pompa ciepła i kocioł

Przekaźnik po wyłączeniu i przywróceniu zasilania włącza całe mieszkanie naraz. Lodówka, zamrażarka, pompa ciepła i klimatyzator startują wtedy jednocześnie, a ich prądy rozruchowe sumują się. Dlatego opóźnienie ponownego załączenia ustawia się zwykle na co najmniej minutę lub dwie. Sprężarka lodówki potrzebuje kilku minut po wyłączeniu, żeby ciśnienie w obiegu się wyrównało. Włączana zbyt szybko może pobrać duży prąd i się przegrzać.

Przy kotle gazowym i pompie ciepła trzeba też pamiętać, że niektóre urządzenia po zaniku zasilania wymagają ręcznego odblokowania. Zimą, przy częstych wyłączeniach przez przekaźnik, dobrze jest sprawdzić po powrocie zasilania, czy kocioł faktycznie ruszył. Jeśli przekaźnik często działa z powodu złego napięcia w sieci, to sygnał do reklamacji u operatora, a nie do rezygnacji z przekaźnika.

Koszty

W 2026 roku jednofazowe przekaźniki napięciowe na szynę kosztują zwykle od ok. 80 do 300 zł, zależnie od prądu i funkcji. Trójfazowe przekaźniki kontroli faz to zwykle 150–500 zł, a stycznik do nich kolejne 100–300 zł. Montaż przez elektryka w istniejącej rozdzielnicy to orientacyjnie 150–400 zł. W porównaniu z ceną sprzętu, który może spłonąć przy jednym przerwaniu zera, to jedno z najbardziej opłacalnych zabezpieczeń w mieszkaniu.
