Rozprowadzenie instalacji elektrycznej w mieszkaniu: którędy prowadzić przewody i na jakiej wysokości gniazdka

Wymiana instalacji elektrycznej przy remoncie mieszkania to jedyna okazja na lata, żeby gniazdka i włączniki były tam, gdzie naprawdę są potrzebne. Po zatynkowaniu ścian każda zmiana oznacza kucie, kurz i poprawki malowania. Zanim elektryk zacznie robić bruzdy, warto wspólnie z nim ustalić plan: którędy pójdą przewody, na jakiej wysokości będą gniazdka i ile będzie obwodów. Ten artykuł nie zastąpi projektu ani elektryka z uprawnieniami, ale pomoże świadomie rozmawiać z wykonawcą i sprawdzić jego pracę.

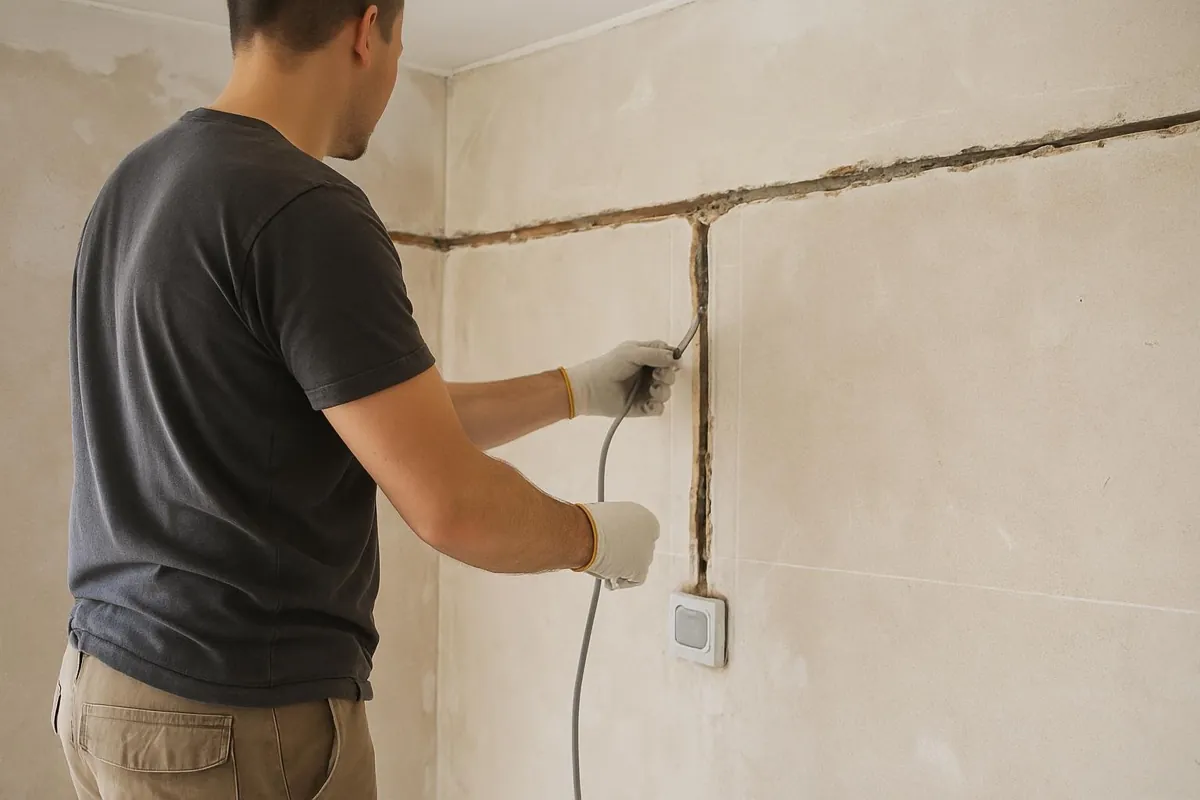

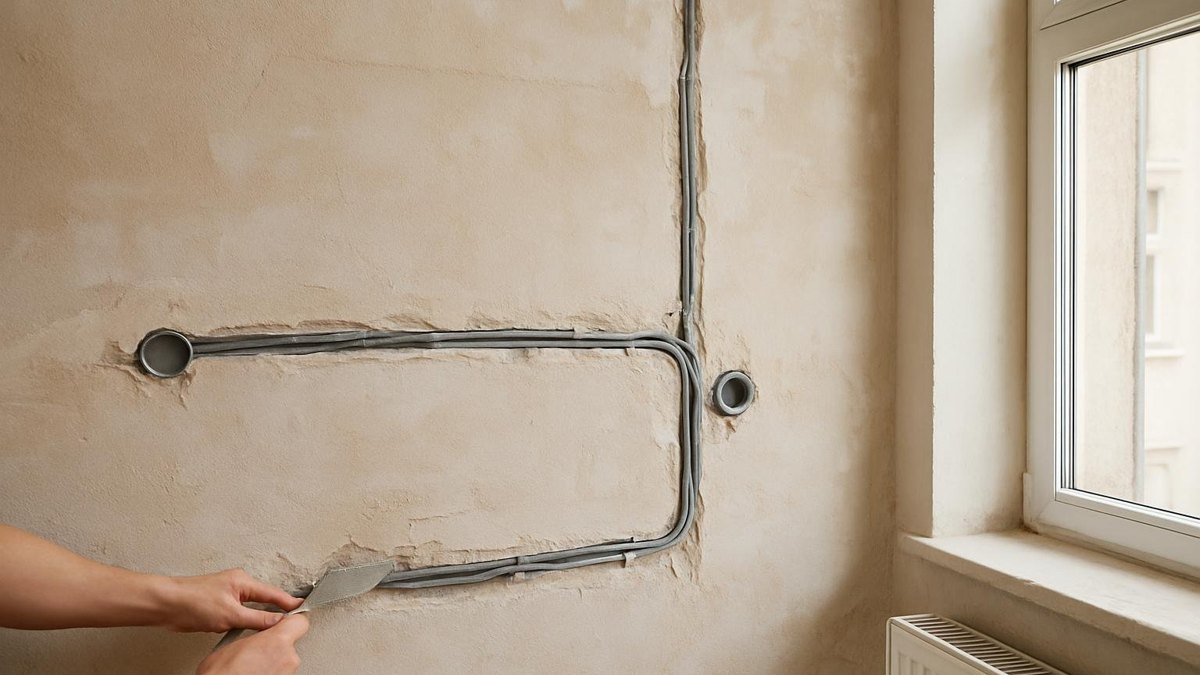

Strefy prowadzenia przewodów

Przewody w ścianach prowadzi się w prostych liniach, poziomo lub pionowo, w określonych strefach, a nie po skosie najkrótszą drogą. Dzięki temu po latach wiadomo, gdzie można wiercić. Typowo strefy poziome są ok. 15–30 cm pod sufitem i ok. 15–30 cm nad podłogą, a także ok. 100 cm nad podłogą, na wysokości włączników i gniazd nad blatem w kuchni. Strefy pionowe biegną ok. 10–20 cm od narożników, ościeży drzwi i okien. Od puszki gniazdka czy włącznika przewód idzie pionowo do strefy poziomej. Szczegółowe zasady opisują normy dotyczące instalacji elektrycznych w budynkach, a elektryk powinien je znać.

Wysokości gniazd i włączników

Wysokości dobiera się do mebli, nie do tabeli. Jeśli wiesz, że w danym miejscu stanie komoda, gniazdko lepiej umieścić nad nią niż za nią. W korytarzu przydaje się gniazdko do odkurzacza, a na balkonie gniazdko zewnętrzne z klapką.

Obwody

Instalację dzieli się na obwody, każdy z własnym zabezpieczeniem w rozdzielnicy. W mieszkaniu typowo osobne obwody mają oświetlenie, gniazda w pokojach, gniazda w kuchni, płyta indukcyjna lub kuchenka elektryczna, piekarnik, zmywarka, pralka, łazienka, a często też obwód dla klimatyzacji lub ogrzewania podłogowego. Więcej obwodów oznacza, że awaria jednego urządzenia nie wyłącza połowy mieszkania, a przeciążenie jest mniej prawdopodobne. Opisaliśmy dobór wyłączników i zawartość rozdzielnicy w osobnych artykułach.

Z puszkami czy bez

W starszych instalacjach przewody z rozdzielnicy rozgałęziają się w puszkach rozgałęźnych pod sufitem, skąd idą do gniazdek i włączników. W nowych instalacjach coraz częściej stosuje się układ bez puszek rozgałęźnych: przewody biegną z rozdzielnicy do pierwszego gniazdka, a dalej od gniazdka do gniazdka, albo każdy punkt ma przewód bezpośrednio z rozdzielnicy. Układ bez puszek ma mniej połączeń, które mogą się z czasem poluzować, ale zużywa więcej przewodów. Każde rozwiązanie jest poprawne, o ile połączenia są dostępne lub wykonane trwale.

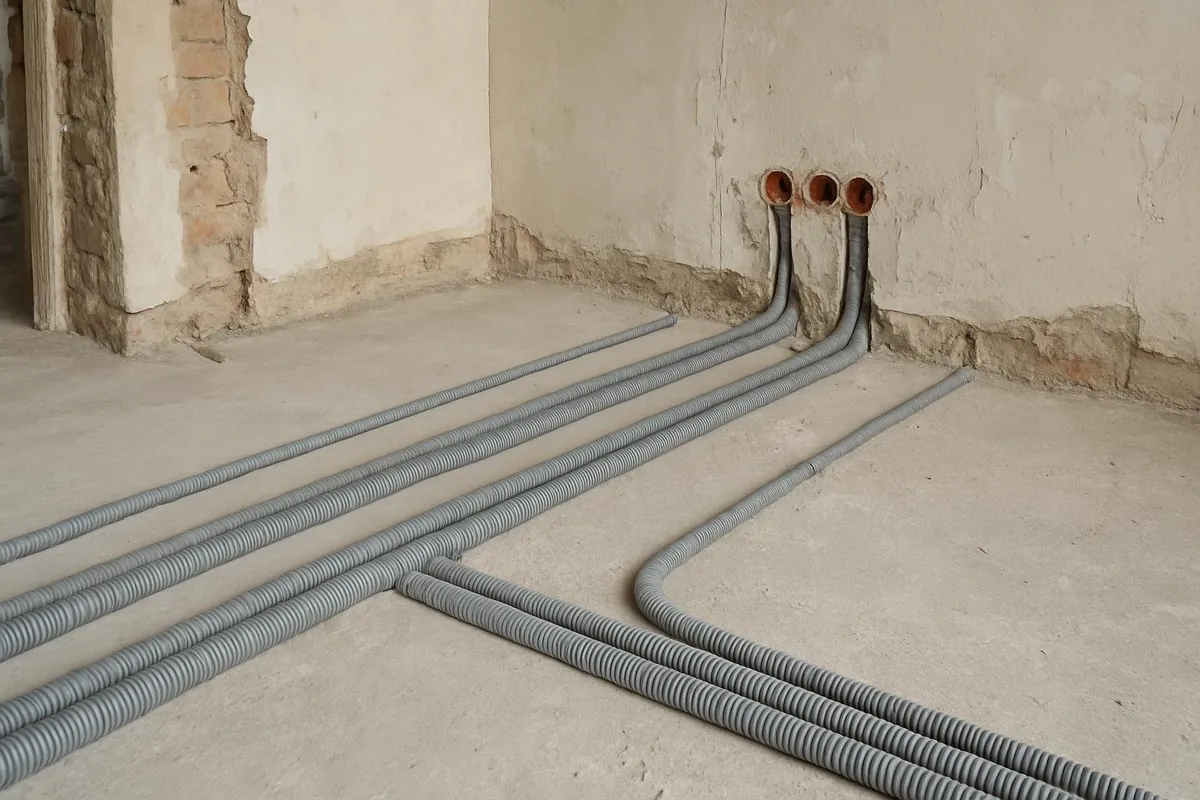

Ściana, podłoga, sufit

Przewody można prowadzić w ścianach w bruzdach, w podłodze pod wylewką i w suficie podwieszanym. Prowadzenie w podłodze jest wygodne przy remoncie z nową wylewką, bo nie trzeba kuć ścian. Przewody w podłodze układa się w rurkach osłonowych, co pozwala w przyszłości wymienić przewód bez kucia. W suficie podwieszanym z płyt GK przewody do oświetlenia układa się luźno na konstrukcji lub w peszlach, mocując je tak, żeby nie leżały na płytach. W blokach z wielkiej płyty kucie bruzd w ścianach nośnych ma swoje ograniczenia, o czym trzeba rozmawiać ze spółdzielnią lub wspólnotą.

Przekroje przewodów

W mieszkaniach do obwodów oświetleniowych stosuje się zwykle przewody miedziane 3×1,5 mm², do gniazd 3×2,5 mm², a do płyty indukcyjnej i kuchenki odpowiednio większe przekroje, często 5×2,5 mm² przy zasilaniu trójfazowym lub 3×4 do 3×6 mm² przy jednofazowym, zależnie od mocy. Przekrój dobiera się do zabezpieczenia i długości obwodu. Przewody aluminiowe w starych instalacjach przy remoncie wymienia się na miedziane, co opisaliśmy w artykule o wymianie instalacji aluminiowej w bloku.

Łazienka

W łazience obowiązują strefy wokół wanny i prysznica, w których nie wolno montować gniazdek i włączników lub można montować tylko urządzenia o określonym stopniu ochrony. Gniazdka montuje się poza strefami, z zabezpieczeniem różnicowoprądowym o prądzie zadziałania 30 mA. Oświetlenie przy prysznicu musi mieć odpowiednią szczelność, a połączenia wyrównawcze łączą metalowe elementy. Szczegóły zna elektryk, a przy łazience to nie jest miejsce na eksperymenty.

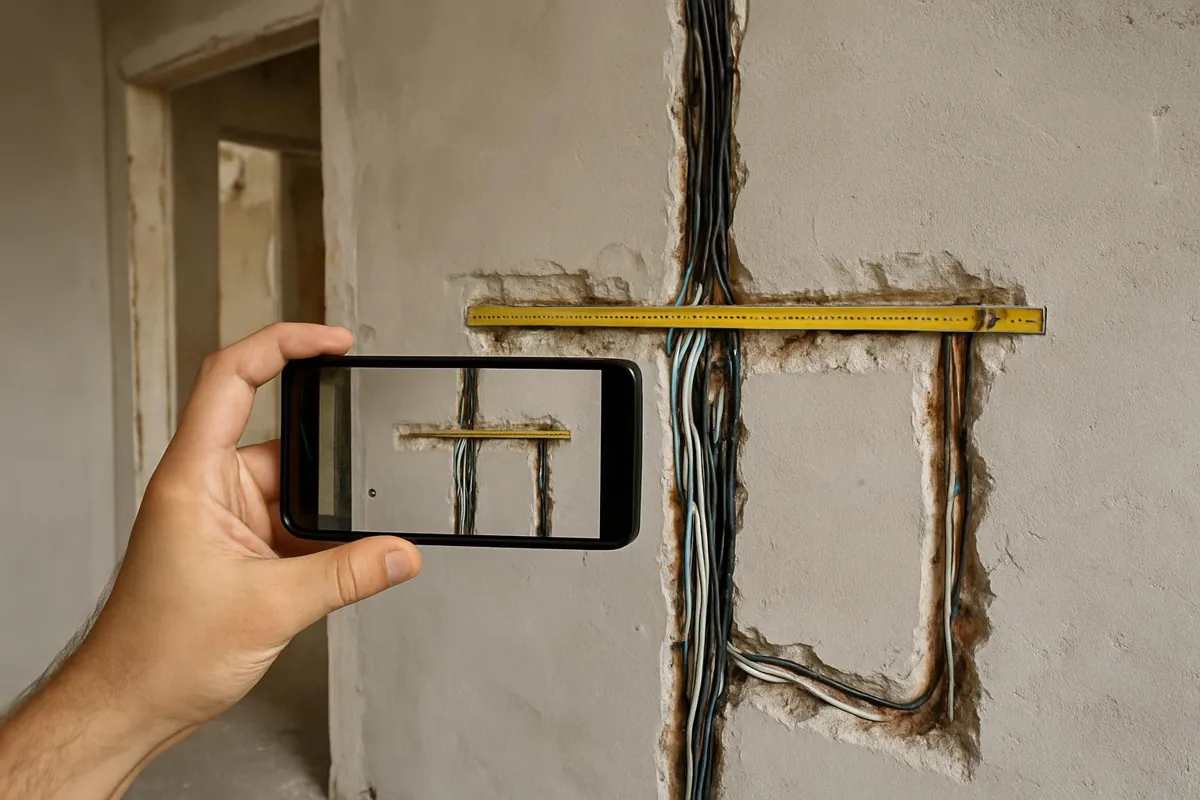

Plan i zdjęcia

Przed tynkowaniem zrób dokładne zdjęcia wszystkich ścian z przewodami, najlepiej z przyłożoną miarą lub poziomicą, i zapisz je w jednym folderze. Dobrym pomysłem jest też naszkicowanie planu z zaznaczonymi trasami przewodów i opisanie obwodów w rozdzielnicy. Za kilka lat, gdy będziesz wiercić pod półkę albo szafkę, te zdjęcia zaoszczędzą ci nerwów i ryzyka przewiercenia przewodu.

Instalacja niskoprądowa

Przy remoncie warto od razu poprowadzić przewody sieciowe do telewizora, biurka i routera, a także przewody do domofonu, alarmu i czujników. Przewody niskoprądowe prowadzi się osobno od przewodów zasilających, w odległości kilkunastu centymetrów lub w osobnych rurkach, żeby uniknąć zakłóceń. Szafka teletechniczna w korytarzu, obok rozdzielnicy, porządkuje wszystkie przewody w jednym miejscu.

Odbiór i pomiary

Po zakończeniu prac elektryk powinien wykonać pomiary instalacji: rezystancji izolacji, skuteczności ochrony przeciwporażeniowej, działania wyłączników różnicowoprądowych, i wydać protokół. Protokół przydaje się przy ubezpieczeniu mieszkania, sprzedaży i każdej późniejszej przeróbce. Instalacja bez pomiarów to niewiadoma, nawet jeśli wszystko działa.

Zapas na przyszłość

Przy remoncie warto dodać kilka gniazdek więcej, niż wydaje się potrzebne, i zostawić wolne miejsca w rozdzielnicy. Dołożenie gniazdka po remoncie kosztuje dużo więcej niż przy otwartych ścianach.

Koszty w 2026 roku

Wymiana instalacji elektrycznej w mieszkaniu ok. 50 m² kosztuje zwykle ok. 8000–16000 zł z materiałem, zależnie od liczby punktów, obwodów i rozdzielnicy. Cena za punkt, czyli gniazdko lub włącznik z przewodem, to często ok. 80–200 zł w robociźnie. Pomiary z protokołem to ok. 300–700 zł dla mieszkania.
