Rozdzielnica w mieszkaniu: co oznaczają wyłączniki i kiedy czas na wymianę

Rozdzielnica w mieszkaniu to szafka, do której zagląda się tylko wtedy, gdy zgaśnie światło. Szkoda, bo kilka minut przy otwartych drzwiczkach wystarczy, żeby ocenić, czy instalacja jest bezpieczna, i żeby przy następnej awarii wiedzieć, który przełącznik od czego jest. Ten tekst nie zachęca do prac przy rozdzielnicy, bo te wykonuje wyłącznie elektryk z uprawnieniami. Pomaga zrozumieć, na co patrzysz.

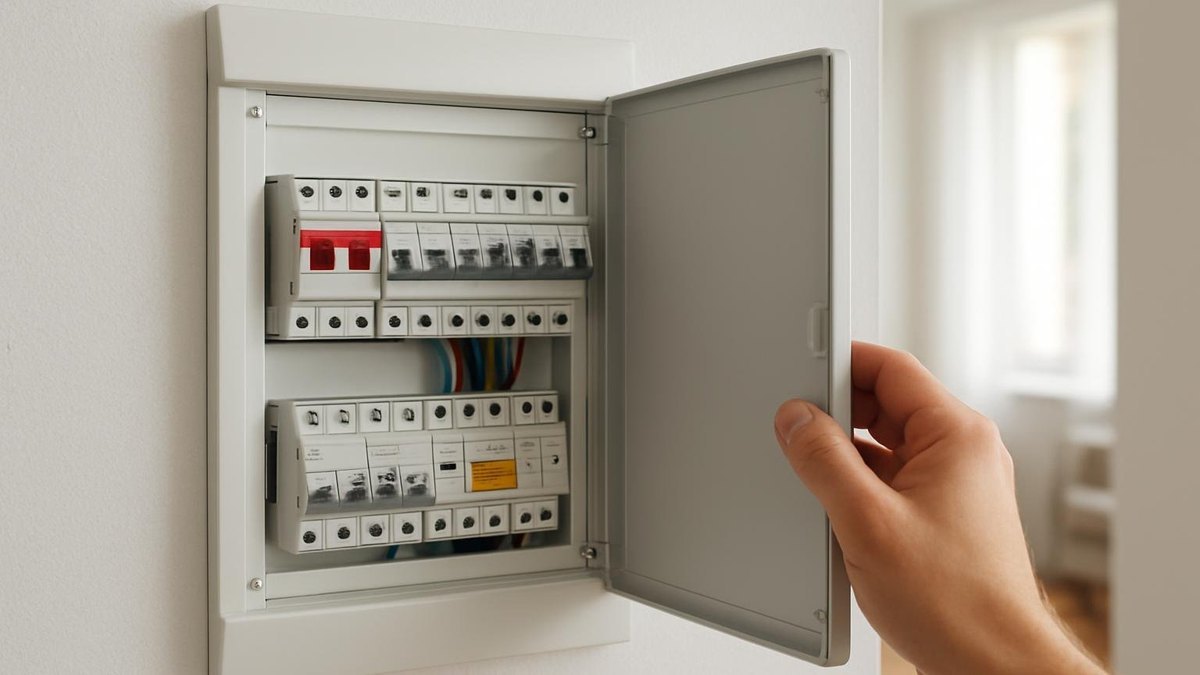

Co jest w nowoczesnej rozdzielnicy

Jak czytać oznaczenia

Na wyłączniku nadprądowym jest litera i liczba, np. B16. Liczba to prąd znamionowy w amperach (10, 16, 20…), litera to charakterystyka (B dla zwykłych obwodów domowych, C dla odbiorników z większym prądem rozruchowym). Obwód oświetlenia ma zwykle B10, gniazda B16, płyta indukcyjna osobny obwód o wartości zależnej od przekroju przewodu i mocy płyty. Wartość zabezpieczenia dobiera elektryk do przekroju przewodu. Zamiana B10 na B16, bo „wybija”, to błąd, który może prowadzić do przegrzania przewodu i pożaru.

Na wyłączniku różnicowoprądowym jest prąd znamionowy (np. 40 A) i prąd zadziałania (zwykle 30 mA w instalacjach mieszkaniowych). Literami AC, A, F lub B oznacza się typ, który określa, jakie rodzaje prądów upływowych wykrywa.

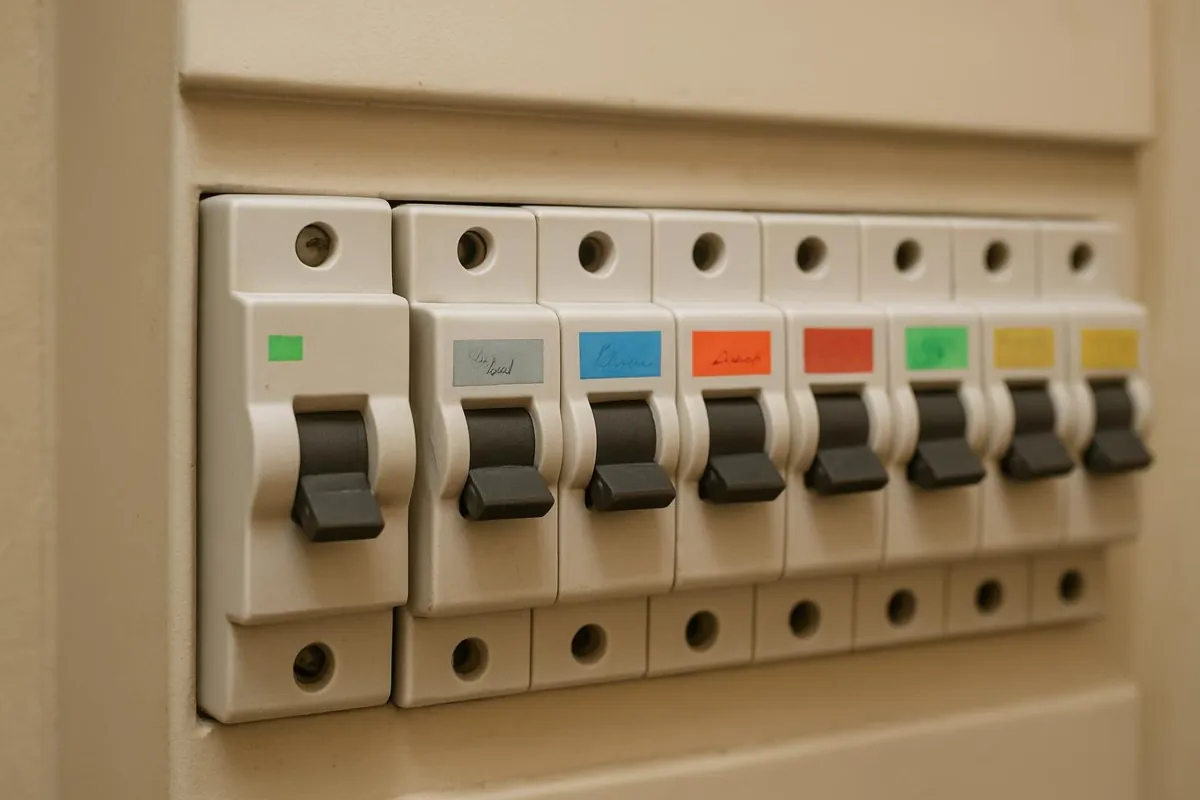

Opisz obwody

Rozdzielnica bez opisów to zgadywanie przy każdej awarii i wymianie gniazdka. Wystarczy wyłączyć po kolei każdy wyłącznik nadprądowy i sprawdzić, co zgasło: światło w kuchni, gniazda w salonie, pralka. Opis zapisz na naklejce przy wyłączniku albo na kartce wewnątrz drzwiczek. Przy okazji zrób zdjęcie rozdzielnicy. Elektrykowi przy wycenie remontu przyda się bardzo.

Sygnały, że czas na modernizację

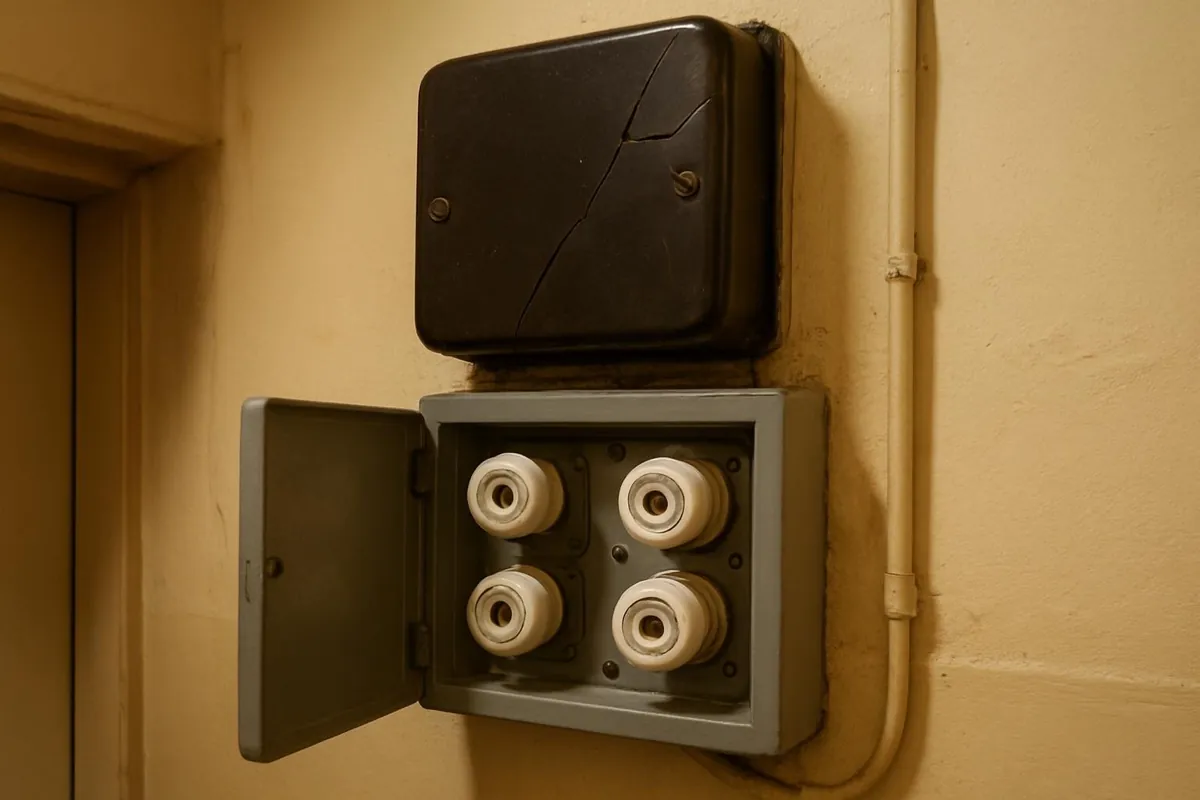

• Bezpieczniki topikowe wkręcane (porcelanowe korki), które się „przepala” i wymienia.
• Brak wyłącznika różnicowoprądowego.
• Jeden lub dwa obwody na całe mieszkanie, bez podziału na kuchnię, łazienkę, pokoje.
• Przewody aluminiowe i dwużyłowe gniazda bez bolca ochronnego.
• Nadtopione, ciemne ślady przy zaciskach, zapach spalenizny, ciepła obudowa rozdzielnicy.
• Wyłączniki, które często wybijają przy normalnym używaniu.
• Brak miejsca na dodatkowe obwody, np. płytę indukcyjną czy klimatyzator.

W blokach z lat 60.–80. rozdzielnice mieszkaniowe w wielu przypadkach nie spełniają dzisiejszych standardów bezpieczeństwa. Modernizacja rozdzielnicy bywa sensowna nawet bez wymiany całej instalacji, ale przy przewodach aluminiowych o małym przekroju zwykle zaleca się kompleksową wymianę.

Ochrona przed przepięciami i napięciem

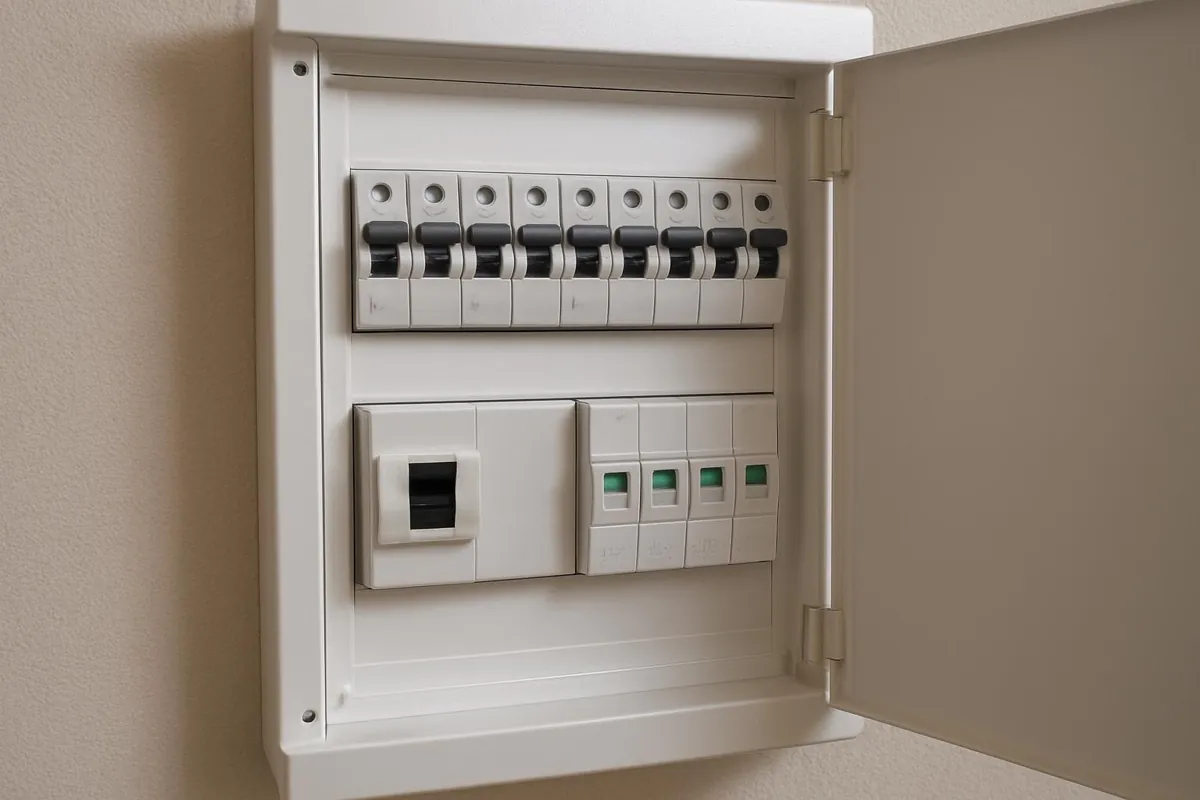

Ogranicznik przepięć chroni sprzęt przed krótkimi, wysokimi impulsami napięcia, np. od wyładowań atmosferycznych w pobliżu. Ma wskaźnik stanu w okienku, który po zadziałaniu przy dużym przepięciu zmienia kolor i wymaga wymiany wkładki. Przekaźnik napięciowy reaguje na długotrwałe zbyt wysokie lub zbyt niskie napięcie oraz na zanik przewodu neutralnego, który może uszkodzić wiele urządzeń naraz. W mieszkaniach i domach z drogim sprzętem oba elementy są tanim zabezpieczeniem.

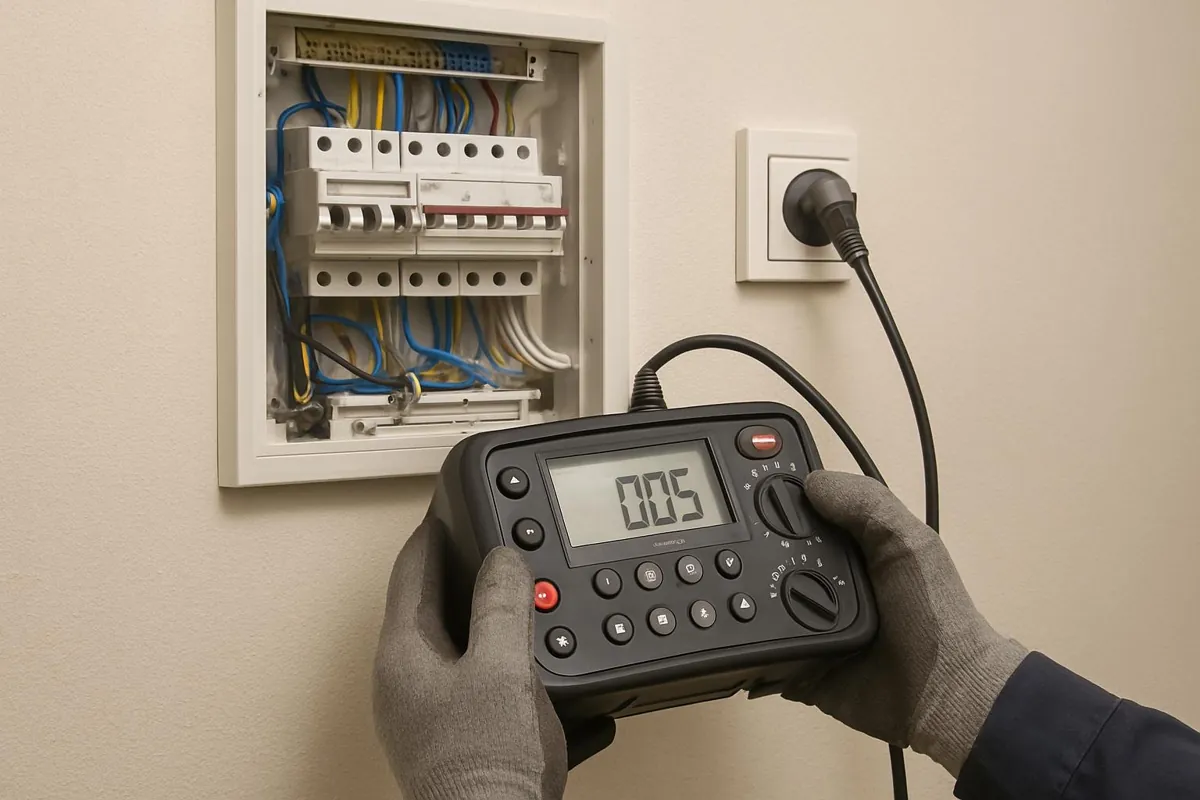

Pomiary okresowe

Przepisy wymagają okresowych przeglądów instalacji elektrycznej w budynkach, w częściach wspólnych bloku organizuje je zarządca. W mieszkaniu po remoncie instalacji elektryk przekazuje protokół z pomiarów: rezystancji izolacji, skuteczności ochrony przeciwporażeniowej, działania różnicówek. Protokół warto zachować razem z dokumentacją mieszkania. Przydaje się przy sprzedaży mieszkania i przy szkodach zgłaszanych ubezpieczycielowi.

Ile obwodów w mieszkaniu

W mieszkaniu ok. 50 m² po wymianie instalacji typowy układ to kilkanaście obwodów. Oświetlenie (jeden lub dwa obwody), gniazda pokoi (kilka obwodów), gniazda nad blatem w kuchni, płyta indukcyjna, piekarnik, zmywarka, pralka, łazienka, czasem klimatyzator lub bojler. Taki podział sprawia, że usterka w jednym miejscu nie wyłącza całego mieszkania, a przeciążenie jednego obwodu nie wybija wszystkiego. Rozdzielnica powinna mieć zapas miejsca na kilka dodatkowych modułów, np. na ładowarkę samochodu w garażu albo pompę ciepła.

Wyłączniki różnicowoprądowe: jeden czy kilka

Coraz częściej zamiast jednej różnicówki na całe mieszkanie stosuje się kilka, a nawet osobne wyłączniki RCBO dla najważniejszych obwodów. Przy jednej różnicówce usterka w pralce wyłącza też światło i lodówkę. Przy kilku różnicówkach zadziała tylko ta w grupie, w której jest usterka. Typ różnicówki (A, F, B) dobiera się do urządzeń. Pralki, pompy ciepła, ładowarki samochodów czy falowniki fotowoltaiczne mogą wymagać typów o szerszym zakresie wykrywania.

Rozdzielnica w domu jednorodzinnym

W domu rozdzielnica jest większa, często z zabezpieczeniami trójfazowymi, osobnymi obwodami dla pompy ciepła, fotowoltaiki, garażu i budynków gospodarczych. Przy fotowoltaice dochodzą zabezpieczenia po stronie falownika i ochrona przepięciowa po stronie prądu stałego. Przy instalacjach z magazynem energii i zasilaniem awaryjnym pojawia się też wydzielona rozdzielnica obwodów rezerwowanych. Projekt takiej rozdzielnicy warto mieć w dokumentacji domu.

Co możesz zrobić sam

Możesz opisać obwody, testować różnicówkę przyciskiem T, ponownie włączać wyłącznik, który zadziałał (po usunięciu przyczyny), i obserwować, czy coś się grzeje lub pachnie. Wszystko, co wymaga zdjęcia osłony rozdzielnicy, odkręcania zacisków czy dokładania modułów, wykonuje elektryk z uprawnieniami. Napięcie w rozdzielnicy jest obecne także przy wyłączonym wyłączniku głównym, na zaciskach od strony zasilania.

Ile to kosztuje

Modernizacja lub wymiana rozdzielnicy mieszkaniowej z nowymi modułami to zwykle kilkaset do kilku tysięcy złotych, zależnie od liczby obwodów, rodzaju zabezpieczeń i tego, czy trzeba przerabiać przewody. Kompleksowa wymiana instalacji elektrycznej w mieszkaniu ok. 50 m² według cenników na 2026 rok kosztuje zwykle ok. 8–19 tys. zł, a w wielkiej płycie bywa drożej z powodu kucia w betonie. Pomiary instalacji z protokołem to zwykle kilkaset złotych za mieszkanie.
