Bezpiecznik wybija przy włączaniu urządzenia: przeciążenie, prąd rozruchowy czy zwarcie

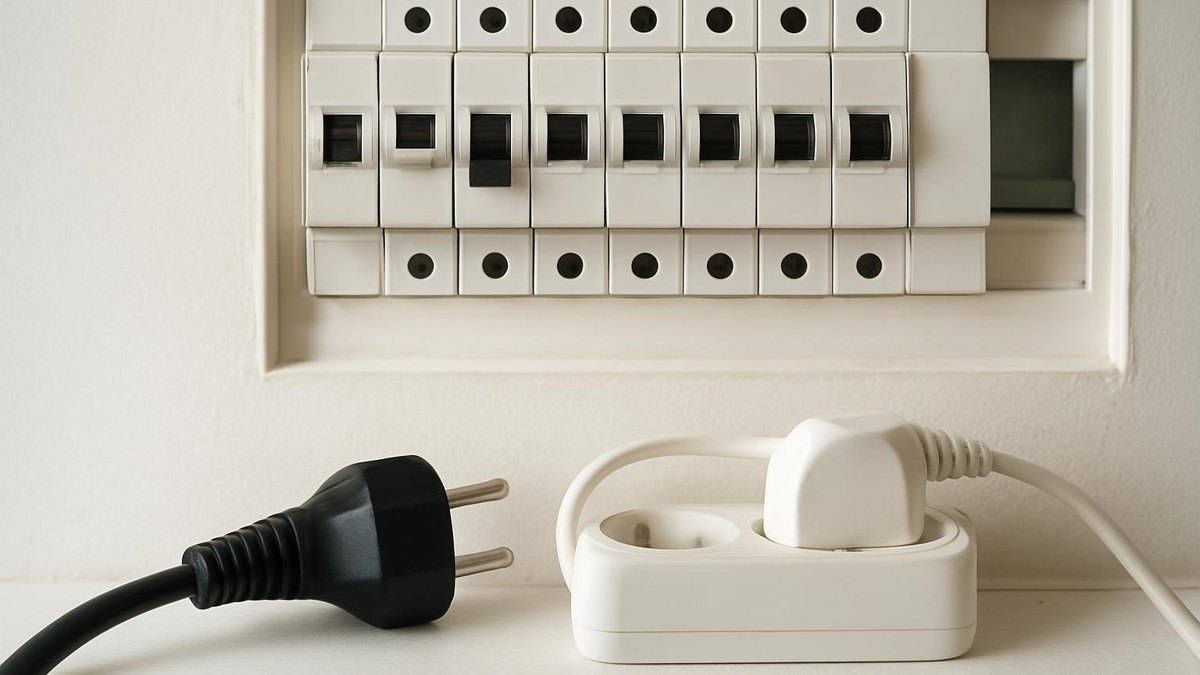

Włączasz odkurzacz i ciemność. Albo czajnik, gdy pracuje już piekarnik. Albo nową pompę w ogrodzie, która chodzi pół sekundy i gaśnie razem z całym obwodem. Wyłącznik nadprądowy, potocznie bezpiecznik, robi wtedy dokładnie to, do czego został zamontowany. Problem w tym, żeby zrozumieć, przed czym właśnie chroni. Od odpowiedzi zależy, czy wystarczy przełożyć czajnik do innego gniazdka, czy trzeba wezwać elektryka.

Jak działa wyłącznik nadprądowy

W typowym wyłączniku są dwa mechanizmy. Pierwszy, termiczny, reaguje na długotrwałe przeciążenie. Gdy przez obwód przewidziany na 16 A płynie przez kilka minut 20 A, bimetal w środku się nagrzewa i wyłącznik wybija. Im większe przeciążenie, tym szybciej. Drugi mechanizm, elektromagnetyczny, reaguje natychmiast na bardzo duży prąd, jaki płynie przy zwarciu.

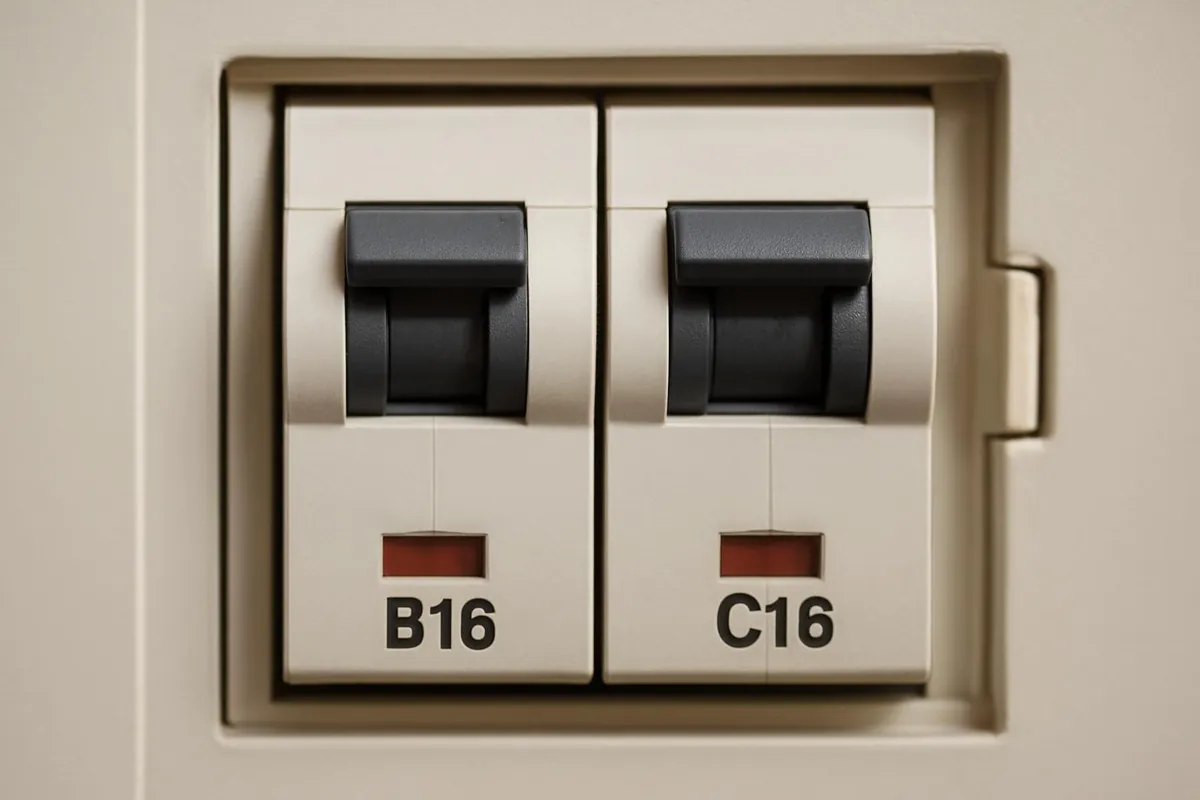

Na obudowie są litera i liczba, np. B16 albo C10. Liczba to prąd znamionowy w amperach. Litera mówi, jak duży krótki skok prądu wyłącznik toleruje, zanim zadziała natychmiast. Dla charakterystyki B to mniej więcej od trzy- do pięciokrotności prądu znamionowego, dla C od pięcio- do dziesięciokrotności. W mieszkaniach na gniazdkach i oświetleniu najczęściej stosuje się B, bo lepiej chroni przewody przy długich obwodach.

Scenariusz 1. Przeciążenie

Najczęstsza i najmniej groźna przyczyna. Wszystkie urządzenia na jednym obwodzie sumują się. Obwód gniazdek B16 przy 230 V wytrzyma długotrwale ok. 3,6 kW. Gdy w kuchni na jednym obwodzie pracuje czajnik, mikrofala i toster, łatwo przekroczyć tę wartość.

Przy przeciążeniu bezpiecznik zwykle nie wybija w momencie włączenia, tylko po kilku sekundach lub minutach pracy. Jeśli tak jest u Ciebie, rozwiązaniem jest rozłożenie urządzeń na różne obwody, a przy remoncie zaplanowanie osobnego obwodu dla czajnika i piekarnika. Wymiana wyłącznika na większy nie jest rozwiązaniem, o czym niżej.

Scenariusz 2. Prąd rozruchowy

Silniki elektryczne w chwili startu pobierają kilkukrotnie więcej prądu niż w czasie normalnej pracy. Dotyczy to odkurzaczy, pomp, sprężarek, betoniarek, pił, a także niektórych zasilaczy i oświetlenia LED z dużą liczbą opraw. Taki skok trwa ułamek sekundy, ale może przekroczyć próg zadziałania elektromagnetycznego wyłącznika B, szczególnie gdy obwód jest już częściowo obciążony.

Objaw jest charakterystyczny: wybija w momencie włączenia, a gdy urządzenie zdąży się rozpędzić, chodzi bez problemu. Pomaga podłączenie go do innego, mniej obciążonego obwodu lub do gniazdka bliżej rozdzielnicy. W garażu czy warsztacie, gdzie pracują silniki, elektryk może dobrać wyłącznik o charakterystyce C, ale tylko wtedy, gdy przekrój przewodów i długość obwodu na to pozwalają. To decyzja do policzenia, nie do zgadywania.

Scenariusz 3. Zwarcie w urządzeniu lub przewodzie

Gdy wyłącznik wybija natychmiast, z głośnym trzaskiem, niezależnie od tego, czy coś innego pracuje na obwodzie, podejrzane jest zwarcie. Może być w samym urządzeniu, np. w grzałce czajnika, w przewodzie zasilającym, we wtyczce albo w przedłużaczu. Jeśli to samo urządzenie wybija bezpiecznik w każdym gniazdku w domu, sprawa jest jasna: urządzenie do naprawy lub wymiany.

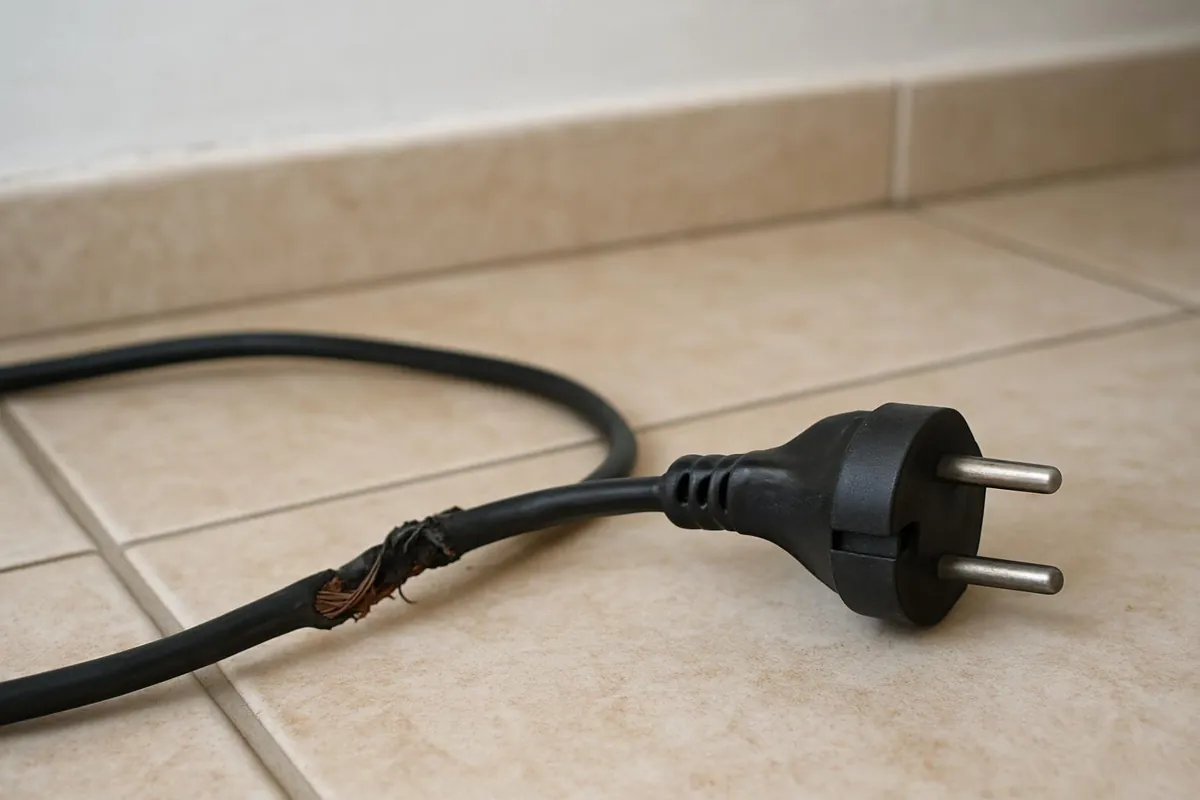

Przetarty przewód potrafi zwierać tylko przy poruszeniu, np. przy przesuwaniu odkurzacza. Takie zwarcia są zdradliwe, bo urządzenie raz działa, a raz nie. Przewody zasilające warto obejrzeć na całej długości, szczególnie przy wtyczce i przy wejściu do obudowy.

Scenariusz 4. Problem w instalacji

Gdy wyłącznik wybija przy włączaniu różnych urządzeń w jednym konkretnym gniazdku, a w innych te same urządzenia działają, przyczyna może być w gniazdku lub w przewodach. Zawilgocona puszka na balkonie, przewiercony przewód w ścianie, przypalony zacisk. Tu potrzebny jest elektryk z miernikiem, który zmierzy izolację i sprawdzi połączenia.

Jeśli zamiast wyłącznika nadprądowego wybija wyłącznik różnicowoprądowy, to inny problem. Różnicówka reaguje na upływ prądu do ziemi, a nie na przeciążenie. Typowe przyczyny to wilgoć i uszkodzone grzałki w pralkach, zmywarkach i bojlerach.

Stare korki zamiast wyłączników

W części starszych mieszkań w rozdzielnicy nadal są bezpieczniki wkręcane, potocznie korki, z wkładkami topikowymi albo automatyczne wkręcane wkładki z przyciskiem. Zasada działania jest ta sama, tylko wkładka topikowa po zadziałaniu się przepala i trzeba ją wymienić na nową o tym samym prądzie. Bardzo zły pomysł to tzw. drutowanie, czyli wkładanie w miejsce wkładki drutu lub zbyt mocnej wkładki. Taki obwód w praktyce przestaje być zabezpieczony.

Jeśli w mieszkaniu są jeszcze korki, a bezpieczniki wybijają regularnie, to dobry moment, żeby elektryk ocenił stan całej instalacji. Często okazuje się, że całe mieszkanie wisi na dwóch obwodach, a przewody są aluminiowe. Wymiana rozdzielnicy na nową z wyłącznikami nadprądowymi i różnicowoprądowymi kosztuje zwykle od ok. 1000 do 2500 zł, zależnie od liczby obwodów, i nie wymaga kucia całego mieszkania.

Czego nie robić

Nie wymieniaj wyłącznika na większy. B16 zamieniony na B25 przestaje wybijać, ale przewód o przekroju 2,5 mm² lub, co gorsza, 1,5 mm² w ścianie dalej ma tę samą obciążalność. Wyłącznik przestaje chronić przewód, a przegrzany przewód w ścianie to ryzyko pożaru. Dobór zabezpieczenia do przekroju przewodu jest jedną z podstaw bezpiecznej instalacji.

Nie przytrzymuj dźwigni w górnej pozycji. Nowoczesne wyłączniki mają mechanizm swobodnego wyzwalania i i tak zadziałają, ale stare aparaty bywają różne. Poza tym trzymanie załączonego obwodu ze zwarciem to proszenie się o kłopoty.

Nie podłączaj mocnych urządzeń przez kilka przedłużaczy połączonych szeregowo. Każde połączenie to dodatkowy opór i miejsce, które się grzeje.

Prosta procedura sprawdzania

1. Zapisz, przy jakim urządzeniu i w jakim gniazdku wybija oraz czy natychmiast, czy po chwili.
2. Odłącz wszystko z danego obwodu, załącz wyłącznik.
3. Podłącz podejrzane urządzenie samo. Wybija od razu: prawdopodobnie zwarcie w urządzeniu.
4. Działa samo, a wybija z innymi: przeciążenie, rozłóż obciążenie.
5. Wybija tylko przy starcie, a potem nie: prąd rozruchowy, inny obwód lub konsultacja z elektrykiem.
6. Wybija bez żadnego urządzenia: usterka w instalacji, elektryk.

Pomaga też zwykła wiedza o tym, które gniazdka są na którym obwodzie. Podpisanie wyłączników w rozdzielnicy po takiej awarii jest najlepszym, co możesz zrobić na przyszłość. A jeśli przy planowanym remoncie kuchni wiesz, że będziesz używać czajnika, ekspresu i piekarnika jednocześnie, powiedz o tym elektrykowi na etapie projektu. Osobny obwód to kilkaset złotych więcej, a nie trzeba potem pamiętać, czego nie wolno włączać naraz.
