Wyłącznik różnicowoprądowy czy RCBO: czym się różnią i co wybrać do mieszkania

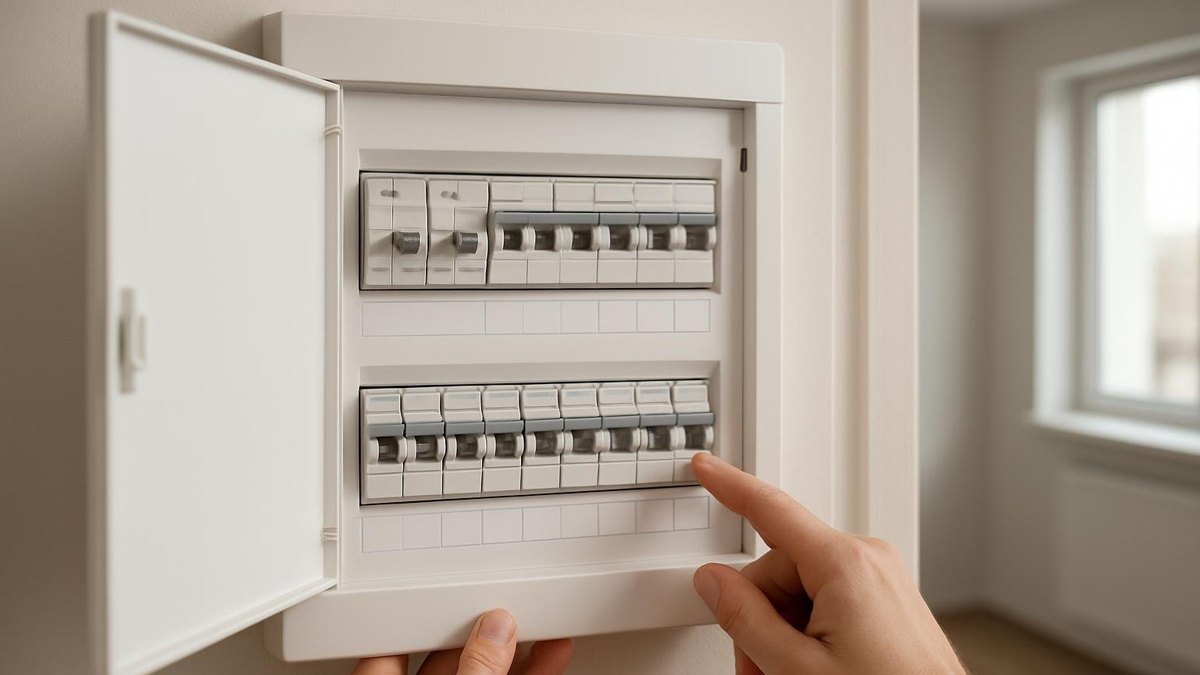

W nowoczesnej rozdzielnicy obok wąskich wyłączników nadprądowych stoją szersze aparaty z przyciskiem T. Coraz częściej widać też wąskie wyłączniki z przyciskiem testu przy każdym obwodzie. To trzy różne urządzenia, które chronią przed innymi zagrożeniami. Ich pomylenie kończy się rozdzielnicą, w której coś jest „zabezpieczone”, ale nie przed tym, przed czym trzeba. Wyjaśnijmy, czym się różnią.

Trzy urządzenia, trzy zadania

Wyłącznik nadprądowy chroni instalację. Różnicówka chroni ludzi. RCBO robi obie rzeczy w jednym aparacie.

Jak działa różnicówka

Wyłącznik różnicowoprądowy porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym. W sprawnej instalacji są równe. Gdy część prądu ucieka inną drogą, np. przez ciało człowieka do ziemi albo przez uszkodzoną izolację grzałki do obudowy, pojawia się różnica. Przy prądzie różnicowym ok. 30 mA lub mniejszym wyłącznik rozłącza obwód w ułamku sekundy, zanim prąd zdąży zagrozić życiu. Wyłączniki 30 mA są wymagane dla obwodów gniazd wtyczkowych w budynkach mieszkalnych i dla łazienek.

Różnicówka nie ma członu nadprądowego, więc sama nie zadziała przy zwarciu między fazą a zerem ani przy przeciążeniu. Dlatego za nią zawsze muszą być wyłączniki nadprądowe obwodów. Prąd znamionowy różnicówki, np. 25, 40 czy 63 A, musi być dobrany do zabezpieczenia przed nią, bo sama nie chroni się przed przeciążeniem.

Typy AC, A, F i B

Typ mówi, jakie przebiegi prądu różnicowego wyłącznik wykrywa.

• Typ AC wykrywa tylko prąd przemienny sinusoidalny. W nowoczesnym domu pełnym elektroniki to za mało, a w wielu krajach europejskich odchodzi się od tego typu.
• Typ A wykrywa także prądy pulsujące, jakie powstają w zasilaczach, pralkach, płytach indukcyjnych. To rozsądne minimum w mieszkaniu.
• Typ F to rozszerzony typ A, lepiej radzący sobie z urządzeniami z falownikami, np. nowymi pralkami, pompami ciepła i klimatyzatorami z inwerterem.
• Typ B wykrywa także prądy stałe. Wymagany lub zalecany przy niektórych ładowarkach samochodów elektrycznych, falownikach PV i urządzeniach przemysłowych, zgodnie z instrukcją producenta.

Przy ładowarce samochodu i pompie ciepła wymagany typ różnicówki podaje producent urządzenia. Warto to sprawdzić przed zakupem, bo typ B jest kilkukrotnie droższy od A.

Jedna różnicówka na wiele obwodów czy RCBO na każdy

Klasyczny układ w mieszkaniu to jedna lub dwie różnicówki, a za każdą kilka wyłączników nadprądowych. Jest tani, ale ma wadę: gdy w jednym obwodzie pojawi się upływ, np. w pralce, różnicówka wyłącza wszystkie obwody za nią, często pół mieszkania razem z lodówką. Do tego drobne prądy upływu z wielu urządzeń sumują się i różnicówka potrafi wybijać sama z siebie.

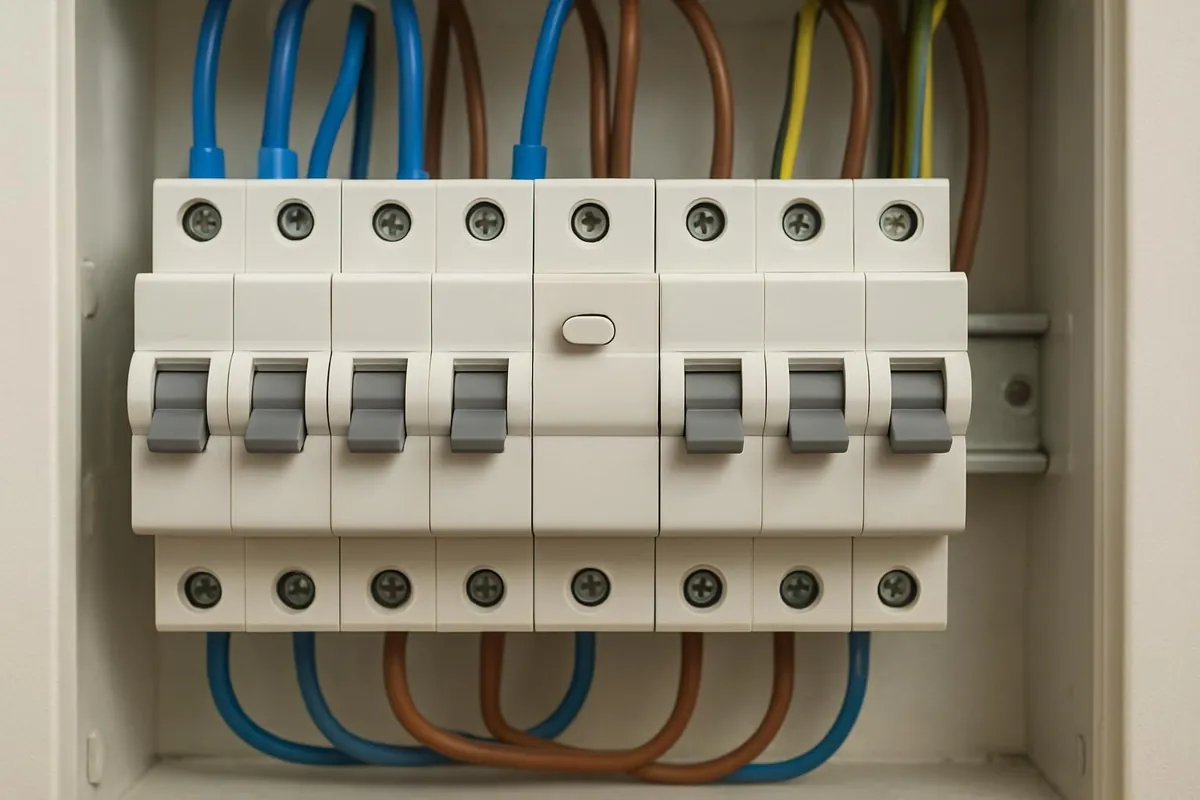

RCBO na każdy obwód rozwiązuje oba problemy. Upływ w jednym obwodzie wyłącza tylko ten obwód. Łatwiej też znaleźć przyczynę, bo od razu wiadomo, gdzie jest problem. Wadą jest cena i miejsce w rozdzielnicy, choć kompaktowe RCBO zajmują tyle co zwykły wyłącznik nadprądowy.

Częsty kompromis to dwie lub trzy różnicówki, każda dla innej grupy obwodów, np. osobno kuchnia, osobno łazienka i pralka, osobno pokoje, oraz RCBO dla urządzeń, które nie powinny się wyłączać przy problemie gdzie indziej, np. lodówki czy kotła.

Oświetlenie i lodówka

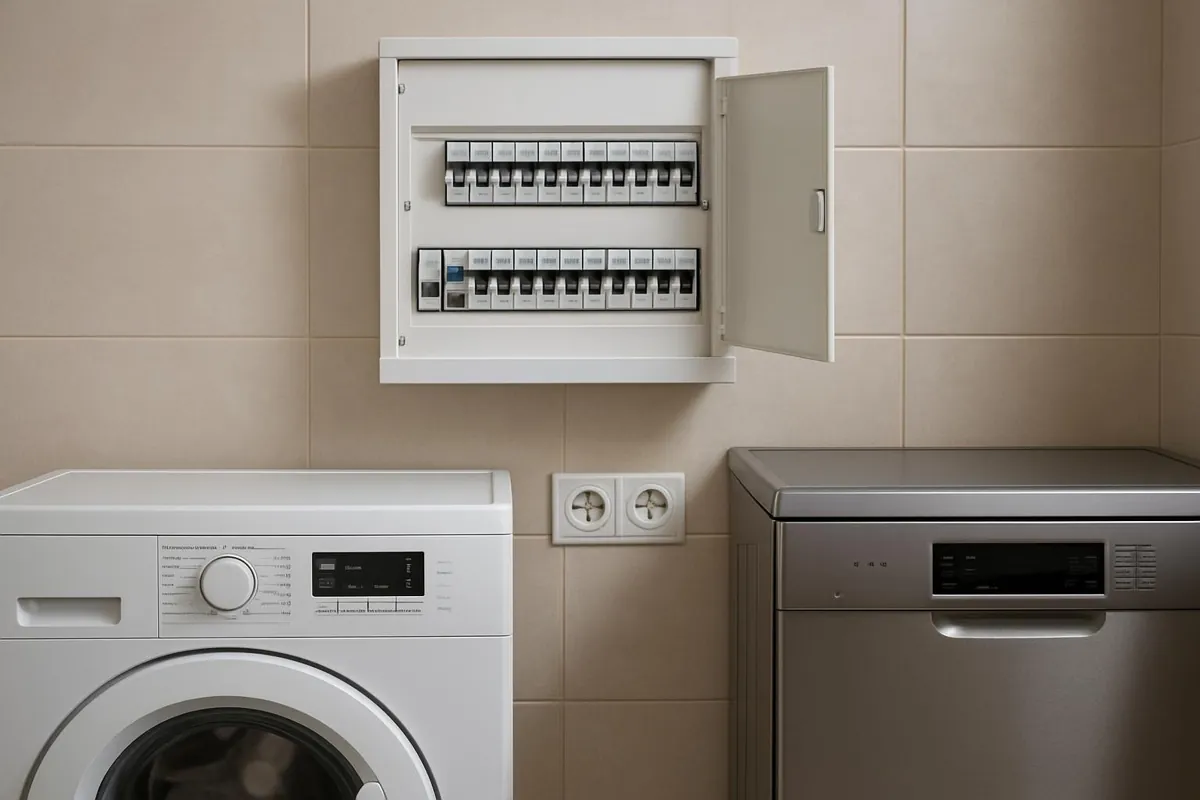

Przepisy wymagają ochrony różnicowoprądowej przede wszystkim dla obwodów gniazd i łazienek. Oświetlenie w wielu instalacjach też jest objęte różnicówką. Ważne jest, żeby zadziałanie jednej różnicówki nie zostawiało całego mieszkania w ciemności. Lodówkę i zamrażarkę dobrze jest mieć na osobnym obwodzie z RCBO albo na innej różnicówce niż pralka, zmywarka i gniazdka łazienkowe, które najczęściej powodują upływ.

Test przyciskiem

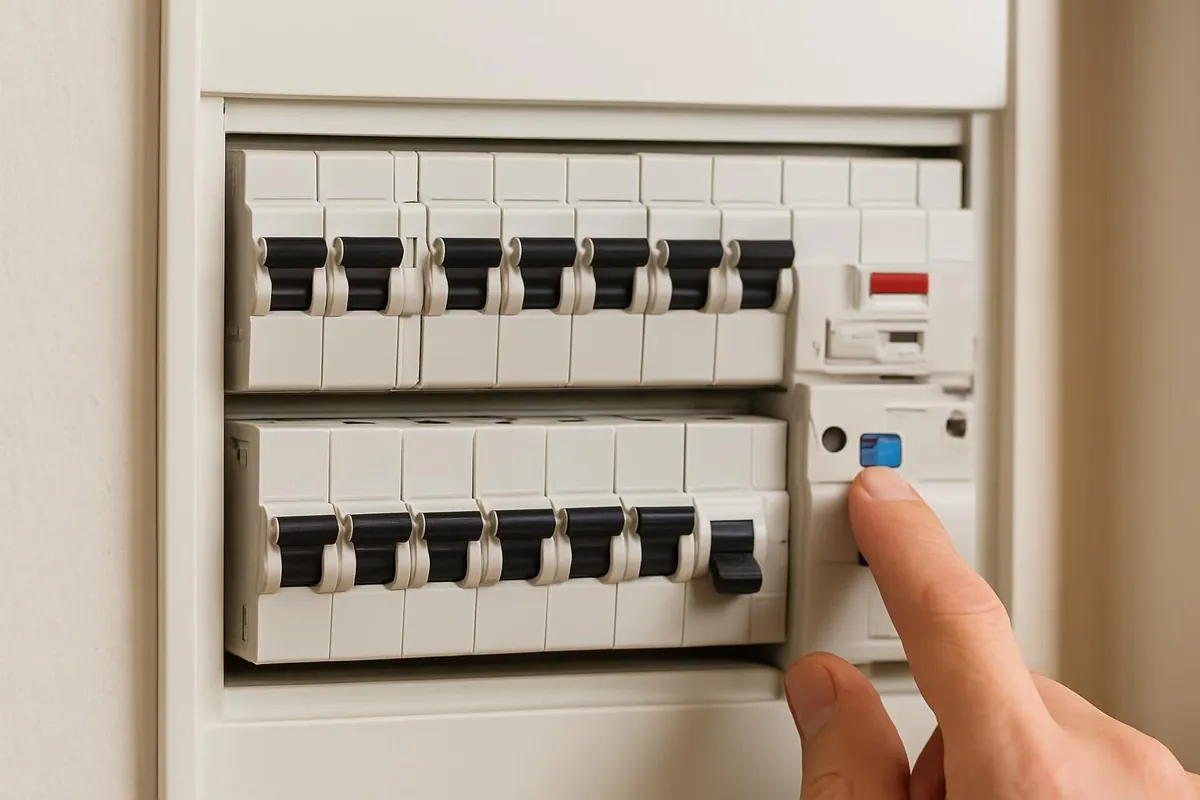

Każdy wyłącznik różnicowoprądowy i RCBO ma przycisk T. Jego naciśnięcie wywołuje sztuczny prąd różnicowy i powinno wyłączyć aparat. Producenci zalecają test regularnie, zwykle co kilka miesięcy lub raz na pół roku. Mechanizm, który latami nie zadziałał, może się zapiec. Jeśli po naciśnięciu przycisku wyłącznik nie wyskakuje, trzeba go wymienić. Test przyciskiem sprawdza mechanizm, ale nie mierzy czasu i prądu zadziałania. To robi elektryk przy pomiarach okresowych miernikiem.

Kiedy różnicówka wybija

Najczęstsze przyczyny to wilgoć w puszkach na zewnątrz i w łazience, uszkodzone grzałki w pralkach, zmywarkach, bojlerach i czajnikach, zawilgocone przewody w ścianie, przewiercony kabel i suma drobnych upływów wielu urządzeń. Sposób szukania jest prosty: odłączyć wszystko z obwodów za różnicówką, włączyć ją, a potem podłączać urządzenia po kolei. Szerzej opisaliśmy to w artykule o wybijającym wyłączniku różnicowoprądowym.

Najczęstsze błędy w rozdzielnicach

Kilka błędów elektrycy widzą w mieszkaniach regularnie. Pierwszy to różnicówka typu AC w kuchni z płytą indukcyjną i pralką z falownikiem. Przy niektórych uszkodzeniach może nie zadziałać. Drugi to jedna różnicówka na całe mieszkanie, która wybija przy każdym kapiącym czajniku i gasi lodówkę. Trzeci to przewody neutralne obwodów spięte razem za różnymi różnicówkami, przez co obie wybijają losowo. Czwarty to brak jakiejkolwiek różnicówki w starej instalacji, w której gniazdka łazienkowe wiszą na tym samym obwodzie co pokój.

Przy modernizacji warto poprosić elektryka o schemat rozdzielnicy z opisem, które obwody są za którą różnicówką. Kartka przyklejona na drzwiczkach rozdzielnicy bardzo ułatwia późniejsze szukanie usterek.

Koszty

W 2026 roku różnicówki typu A 40 A / 30 mA kosztują zwykle ok. 80–200 zł, typu F ok. 150–350 zł, typu B od kilkuset złotych do ponad 1000 zł. RCBO typu A kosztują zwykle ok. 80–250 zł za sztukę. Przy mieszkaniu z dziesięcioma obwodami pełne RCBO to wydatek rzędu 1–2,5 tys. zł w aparatach, zamiast kilkuset złotych przy wspólnych różnicówkach. Wymianę aparatów i przebudowę rozdzielnicy wykonuje elektryk z uprawnieniami, który na koniec powinien wykonać pomiary i przekazać protokół.
