Jaki wyłącznik do gniazdek, oświetlenia i kuchni: B10, B16, C20 i przekroje przewodów

Wyłącznik nadprądowy nie jest dobierany do urządzenia, które podłączamy, tylko do przewodu, który ma chronić. To podstawowa zasada, którą łatwo zgubić, gdy bezpiecznik wybija przy czajniku i ktoś proponuje „dać większy”. Przewód w ścianie ma określoną obciążalność, a wyłącznik ma zadziałać, zanim przewód się przegrzeje. Poniżej typowe zestawienia dla mieszkania i domu, które pomagają zrozumieć projekt elektryka i porozmawiać z nim przed remontem.

Zasada doboru

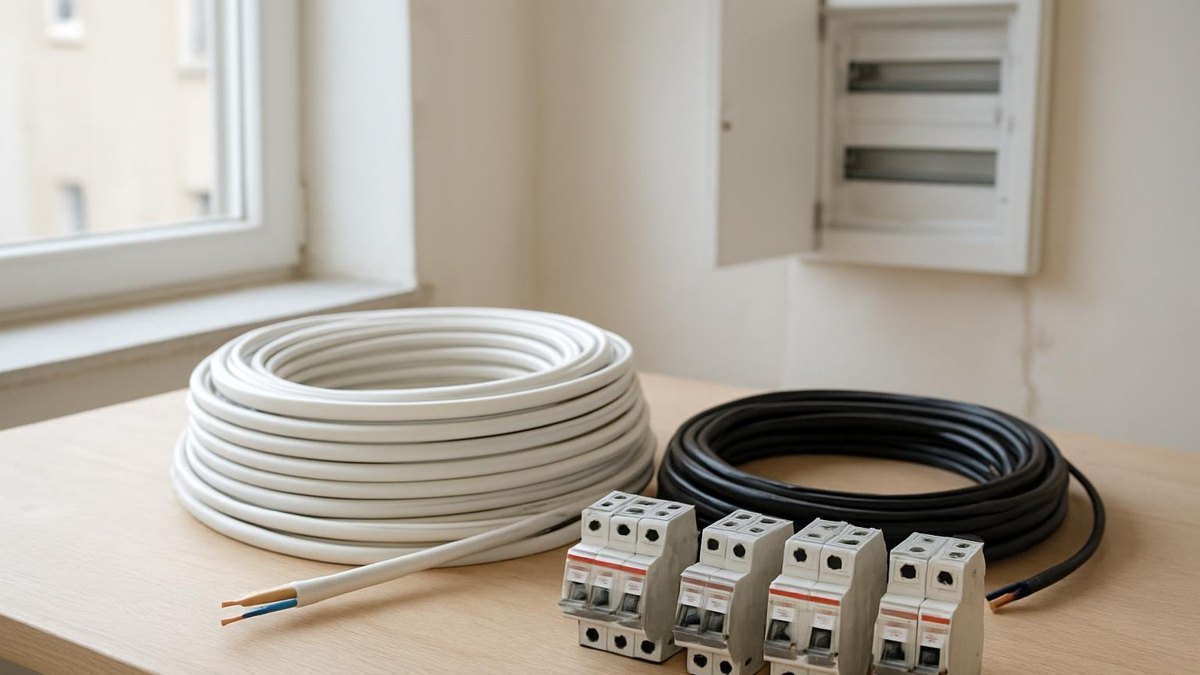

Prąd znamionowy wyłącznika musi być nie większy niż długotrwała obciążalność przewodu w danych warunkach ułożenia i nie mniejszy niż prąd, który obwód ma przenosić. Obciążalność zależy od przekroju, materiału żył, sposobu ułożenia, np. w tynku, w rurce, w izolacji cieplnej, liczby obwodów obok siebie i temperatury. Przewód schowany w wełnie mineralnej na poddaszu ma mniejszą obciążalność niż ten sam w tynku. Dlatego dokładny dobór robi projektant lub elektryk z tabel normy, a poniższe wartości są typowe dla zwykłych warunków w mieszkaniu.

Typowe obwody w mieszkaniu

Wartości dotyczą przewodów miedzianych w typowym ułożeniu podtynkowym. W starych instalacjach aluminiowych obciążalność jest mniejsza, a połączenia słabsze, więc tych samych wyłączników nie można przenosić jeden do jednego.

Kuchnia: najwięcej mocy w jednym miejscu

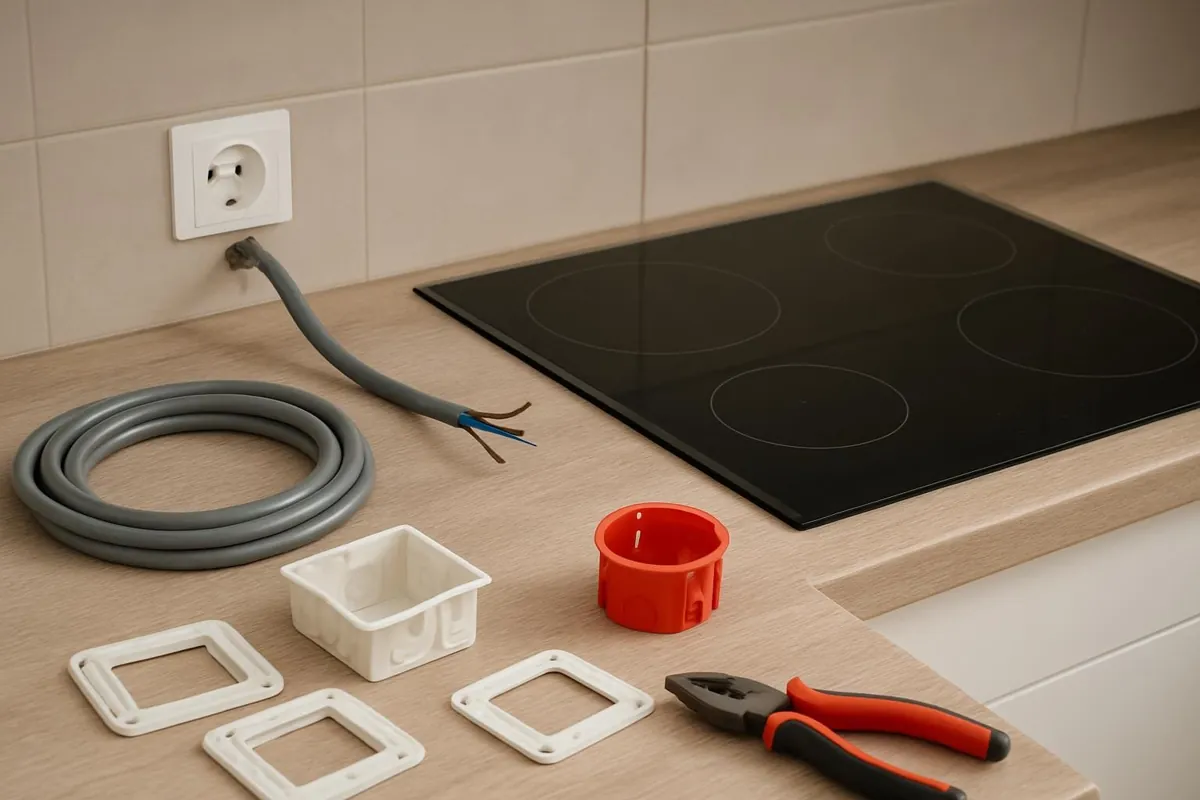

W kuchni pracują urządzenia o największej mocy: płyta, piekarnik, czajnik, ekspres, zmywarka. Gdy wszystko jest na jednym obwodzie gniazd, wybijanie bezpiecznika jest kwestią czasu. Dlatego w nowoczesnej instalacji płyta indukcyjna ma osobne zasilanie, najczęściej trójfazowe przewodem pięciożyłowym. Piekarnik i zmywarka mają osobne obwody, a gniazda nad blatem dzieli się na dwa obwody, żeby czajnik i ekspres nie były na tym samym co mikrofala.

Płyty indukcyjne często pozwalają na podłączenie jedno- lub dwufazowe. Przy jednej fazie moc płyty 7 kW wymaga ok. 30 A, a więc przewodu 3 × 6 mm² lub ograniczenia mocy płyty w ustawieniach. Szczegóły są w instrukcji płyty, a dobór robi elektryk.

Charakterystyka B czy C

Litera określa, jak duży chwilowy prąd wyłącznik przepuści, zanim zadziała natychmiast. B reaguje przy mniejszych skokach i lepiej chroni długie obwody o mniejszym przekroju, dlatego jest standardem w mieszkaniach. C toleruje większe prądy rozruchowe i stosuje się go przy silnikach, sprężarkach, dużych zasilaczach, czasem przy klimatyzatorach i pompach. Zamiana B na C w obwodzie gniazd nie jest zalecana bez sprawdzenia, czy przy zwarciu na końcu obwodu wyłącznik zadziała odpowiednio szybko. To element pomiaru impedancji pętli zwarcia.

Ile obwodów zaplanować

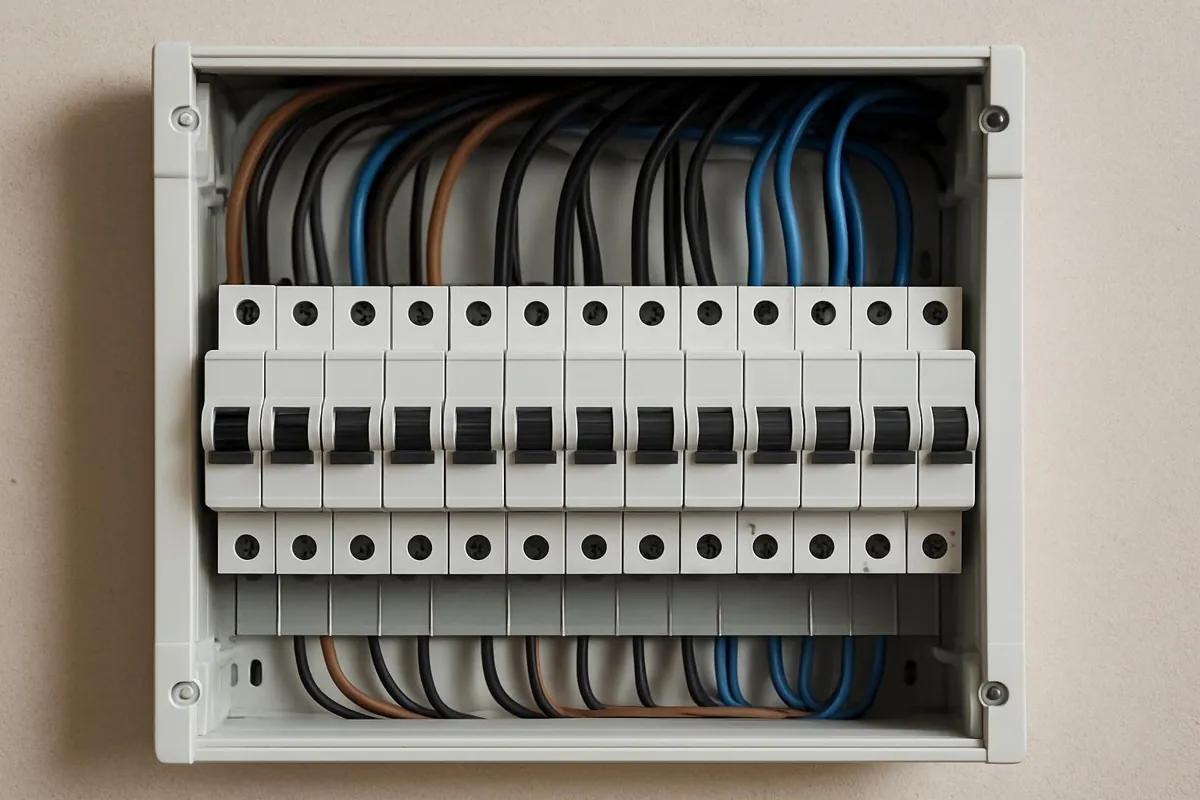

W mieszkaniu 50–70 m² nowoczesna instalacja ma zwykle kilkanaście obwodów: dwa, trzy obwody oświetlenia, osobne obwody gniazd w każdym pokoju lub w dwóch pokojach, dwa obwody gniazd kuchennych, płytę, piekarnik, zmywarkę, pralkę, łazienkę, czasem bojler, klimatyzację i lodówkę. Więcej obwodów oznacza więcej wyłączników i przewodów, ale też mniejsze ryzyko przeciążenia i łatwiejszą lokalizację usterek. Rozdzielnicę dobrze jest zamówić z kilkoma wolnymi miejscami na przyszłość.

Oświetlenie i gniazda na osobnych obwodach

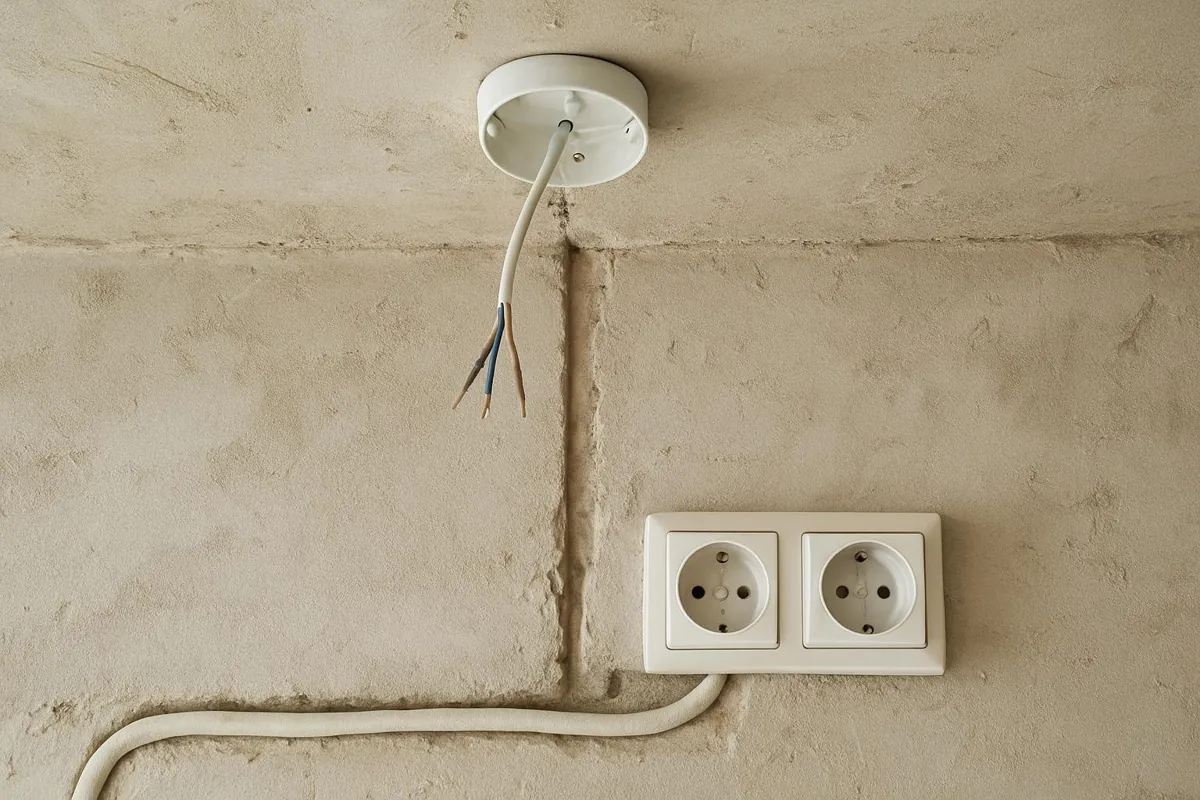

Starą praktyką było łączenie oświetlenia i gniazd w jednym pokoju na jednym obwodzie. Wtedy zadziałanie wyłącznika przez awarię czajnika gasi też światło. Rozdzielenie oświetlenia od gniazd sprawia, że przy wybitym bezpieczniku gniazdek można spokojnie szukać przyczyny przy zapalonym świetle. Oświetlenie dzieli się zwykle na kilka obwodów, np. strefę dzienną i nocną.

Dlaczego nie dawać większego wyłącznika

Przewód 2,5 mm² w tynku wytrzymuje bez przegrzania prąd rzędu dwudziestu kilku amperów w typowych warunkach, ale przy ułożeniu w izolacji czy w wiązce z innymi przewodami mniej. Wyłącznik B16 ma pewien zapas. B25 na tym samym przewodzie pozwala długo płynąć prądowi, przy którym izolacja się nagrzewa i starzeje. Skutki są widoczne po latach: kruche przewody, przypalone puszki, a w najgorszym razie pożar. Jeśli bezpiecznik wybija z przeciążenia, rozwiązaniem jest dodatkowy obwód, a nie mocniejszy aparat.

Selektywność

Zabezpieczenia w instalacji powinny być ułożone tak, żeby przy awarii zadziałało to najbliższe usterki, a nie główne zabezpieczenie całego domu. Wyłączniki obwodów mają mniejszy prąd niż wyłącznik główny, a ten mniejszy niż zabezpieczenie przedlicznikowe. Przy zwarciu w gniazdku wybija B16 w danym obwodzie, a reszta domu działa. Przy źle dobranych zabezpieczeniach wybija od razu główny wyłącznik albo zabezpieczenie na klatce.

Przykład: kuchnia po remoncie

Weźmy kuchnię w mieszkaniu 60 m² po remoncie generalnym. Elektryk proponuje: obwód oświetlenia kuchni i jadalni B10 przewodem 1,5 mm², dwa obwody gniazd nad blatem B16 przewodem 2,5 mm², osobne obwody dla zmywarki i piekarnika B16, płytę indukcyjną zasilaną trójfazowo przewodem 5 × 2,5 mm² przez trójbiegunowy wyłącznik B16 i lodówkę na osobnym obwodzie z RCBO, żeby nie gasła razem z resztą kuchni. Razem siedem obwodów na jedno pomieszczenie. W starej instalacji ta sama kuchnia miała jeden obwód z przewodem aluminiowym i bezpiecznikiem 10 A.

Taki podział sprawia, że można jednocześnie gotować na płycie, piec w piekarniku, zagotować wodę i uruchomić zmywarkę bez wybijania bezpieczników. Dodatkowe przewody i aparaty w tej kuchni to w materiale zwykle kilkaset złotych.

Koszty

W 2026 roku wyłączniki nadprądowe jednobiegunowe dobrych producentów kosztują zwykle ok. 15–40 zł za sztukę, trójbiegunowe ok. 60–150 zł. Przewód 3 × 2,5 mm² to ok. 4–7 zł za metr, 3 × 1,5 mm² ok. 3–5 zł. Różnica w cenie między instalacją z sześcioma a z piętnastoma obwodami w mieszkaniu to zwykle kilkaset do ok. tysiąca złotych w materiale i trochę więcej pracy elektryka. Przy remoncie generalnym, gdy ściany i tak są otwarte, to najtańszy moment, żeby zrobić to dobrze.
