Przewód i przedłużacz do agregatu: jaki przekrój przy jakiej długości, żeby nie tracić napięcia

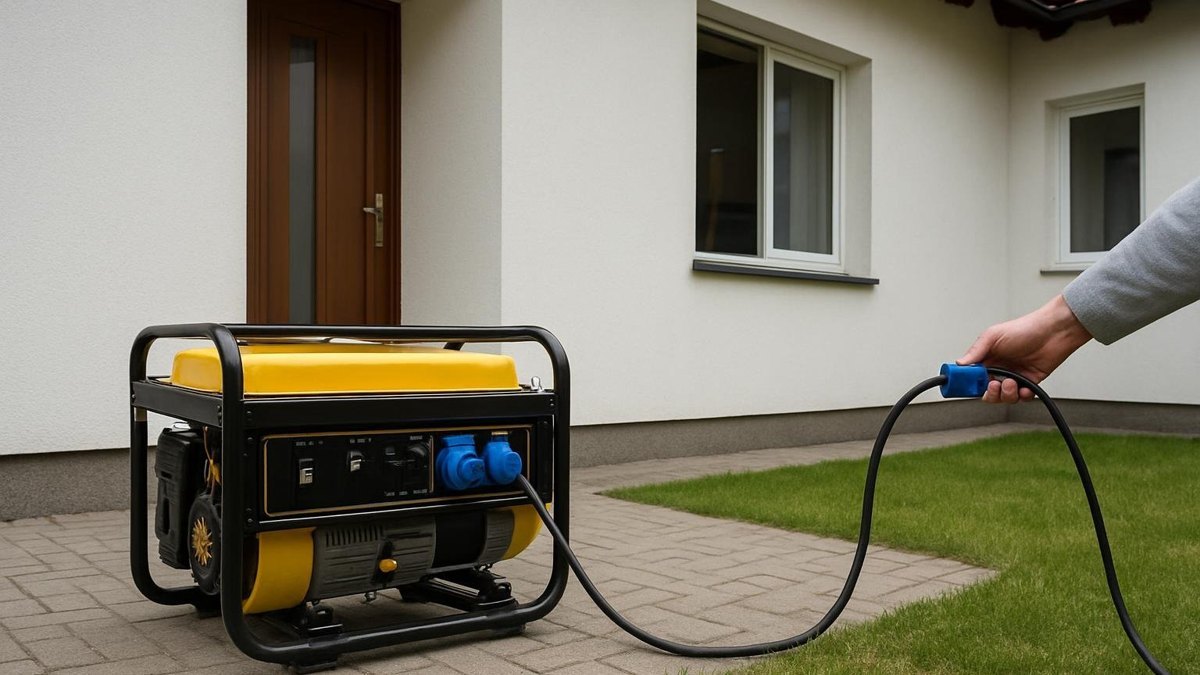

Agregat stoi na zewnątrz, kilka lub kilkanaście metrów od domu, bo spaliny nie mogą trafiać do środka. Prąd trzeba więc doprowadzić przewodem, a przewód ma znaczenie, o którym wiele osób zapomina. Za cienki i za długi przedłużacz grzeje się, traci część napięcia i sprawia, że urządzenia w domu dostają mniej, niż daje agregat. Lodówka startuje z trudem, kocioł zgłasza błąd, a pompa głośno buczy. Wyjaśniamy, jak dobrać przewód do mocy i odległości i na co uważać przy jego prowadzeniu.

Dlaczego przekrój ma znaczenie

Każdy przewód ma opór. Im dłuższy i cieńszy, tym większy. Prąd płynący przez opór powoduje spadek napięcia i wydzielanie ciepła. Przy krótkim, grubym przewodzie strata jest pomijalna. Przy długim, cienkim przewodzie napięcie na końcu może spaść o kilka procent, a przewód nagrzewa się, szczególnie przy dużym obciążeniu. Dla elektroniki, pomp z silnikami i lodówek z kompresorem niższe napięcie oznacza gorszy rozruch i większy prąd.

Przykład spadku napięcia

Przy agregacie dającym 230 V i obciążeniu ok. 2 kW płynie prąd ok. 9 A. W przewodzie miedzianym 3×1,5 mm² o długości 25 metrów, czyli 50 metrów miedzi w obwodzie tam i z powrotem, spadek napięcia wyniesie orientacyjnie ok. 5 V, około 2 procent. Ten sam przewód o długości 50 metrów da już ok. 10 V spadku, a przy prądach rozruchowych pompy czy kompresora chwilowo dużo więcej. Przewód 3×2,5 mm² na 50 metrach da przy tym samym obciążeniu ok. 6 V. Dlatego przy dłuższych odległościach zawsze wybiera się grubszy przekrój.

Orientacyjny dobór przekroju

Tabela jest uproszczona i dotyczy agregatów jednofazowych 230 V. Przy agregatach trójfazowych i podłączeniu stałym przekrój przewodu dobiera elektryk, uwzględniając zabezpieczenie agregatu, długość, sposób ułożenia i spadek napięcia. Lepiej mieć przewód o przekroju o stopień większym niż za mały.

Jaki rodzaj przewodu

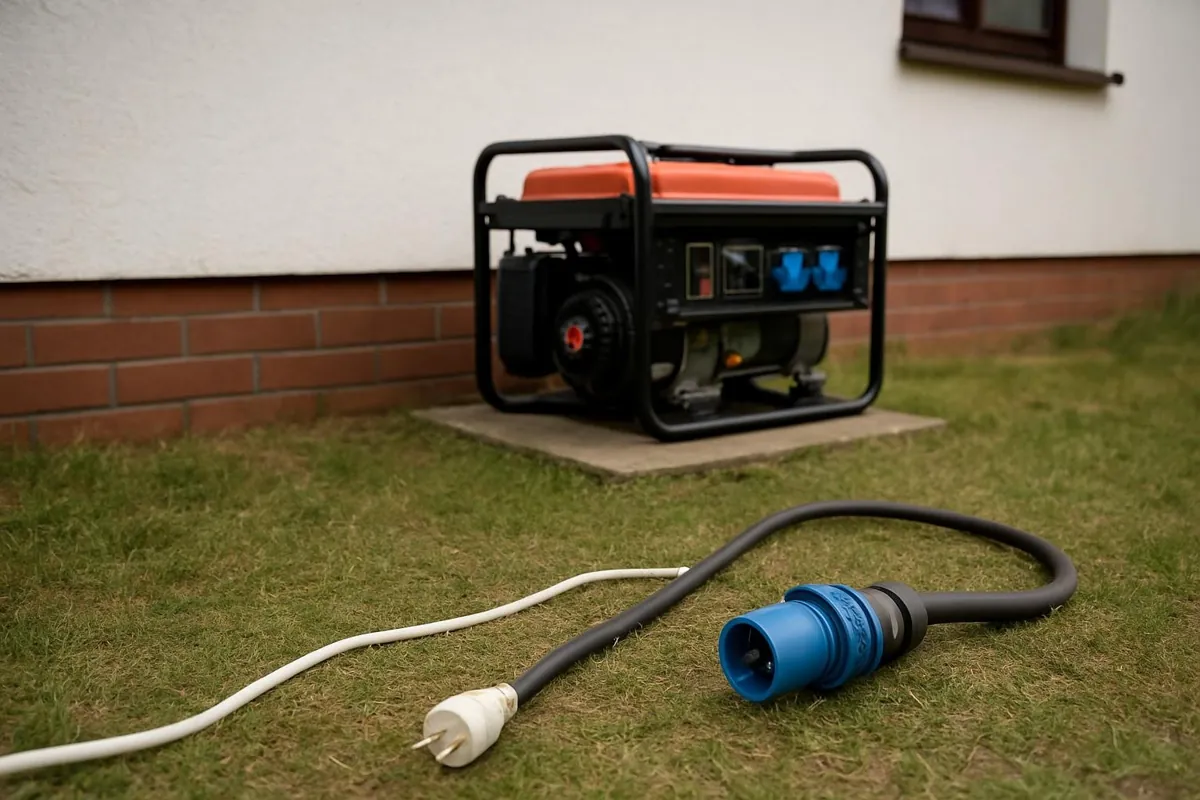

Zwykłe przedłużacze domowe mają przewód w izolacji z PVC, który na mrozie sztywnieje i pęka, a na zewnątrz szybko się niszczy. Do agregatu, który pracuje zwykle zimą i w deszczu, stosuje się przewody w izolacji gumowej, elastyczne w niskich temperaturach i odporne na olej i ścieranie, np. typu H07RN-F lub OnPd. Przewód powinien mieć trzy żyły: fazową, neutralną i ochronną. Dwużyłowe przedłużacze bez przewodu ochronnego nie nadają się do zasilania urządzeń w domu z agregatu.

Wtyczki i gniazda

Agregaty mają zwykle gniazda domowe 230 V 16 A i często gniazdo przemysłowe 230 V 16 A lub 32 A, niebieskie, a w modelach trójfazowych czerwone gniazdo 400 V. Gniazda i wtyczki przemysłowe są solidniejsze, szczelne i trudniej je przypadkowo wyrwać. Na zewnątrz stosuje się złącza o stopniu ochrony co najmniej IP44. Połączenia przedłużaczy nie mogą leżeć w kałuży ani w śniegu. Przy złączach domowych pomaga osłona lub skrzynka bryzgoszczelna.

Bęben: zawsze rozwinięty

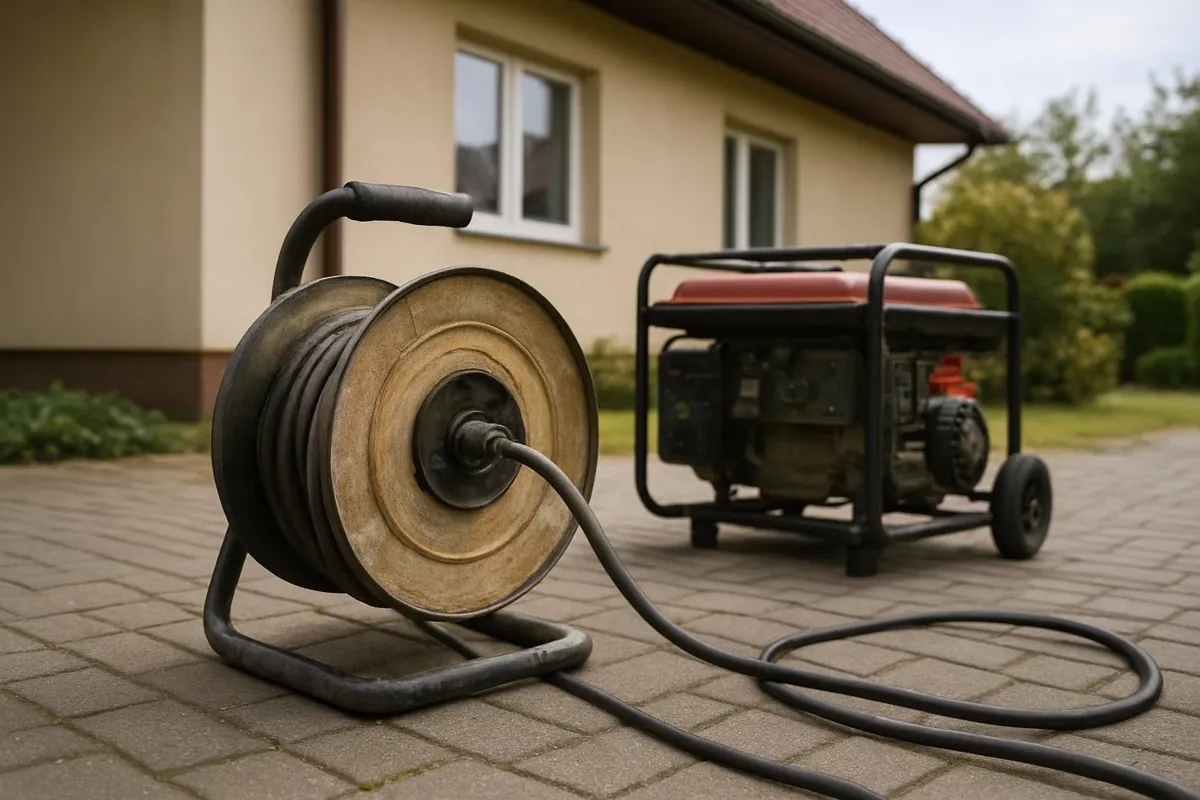

Przedłużacz na bębnie pracujący zwinięty działa jak cewka i grzałka. Zwoje przewodu nie mają jak oddawać ciepła, więc przy większym prądzie izolacja się nagrzewa, mięknie, a w skrajnych przypadkach topi się. Producenci podają na bębnie dwie moce: dla przewodu zwiniętego, wyraźnie niższą, i rozwiniętego. Pod agregat przedłużacz z bębna rozwija się w całości.

Prowadzenie przewodu

• Przewód prowadzi się tak, żeby nikt się o niego nie potknął i żeby nie przejeżdżały po nim samochody.
• Nie przytrzaskuje się go drzwiami ani oknem, bo izolacja się uszkadza.
• Nie prowadzi się go przez wodę ani pod ciężkimi przedmiotami.
• Przed każdym użyciem sprawdza się izolację, wtyczki i gniazda.
• Agregat powinien stać na tyle daleko od okien i drzwi, żeby spaliny nie dostawały się do domu, ale bez przesadnej długości przewodu.

Podłączenie stałe przez przełącznik

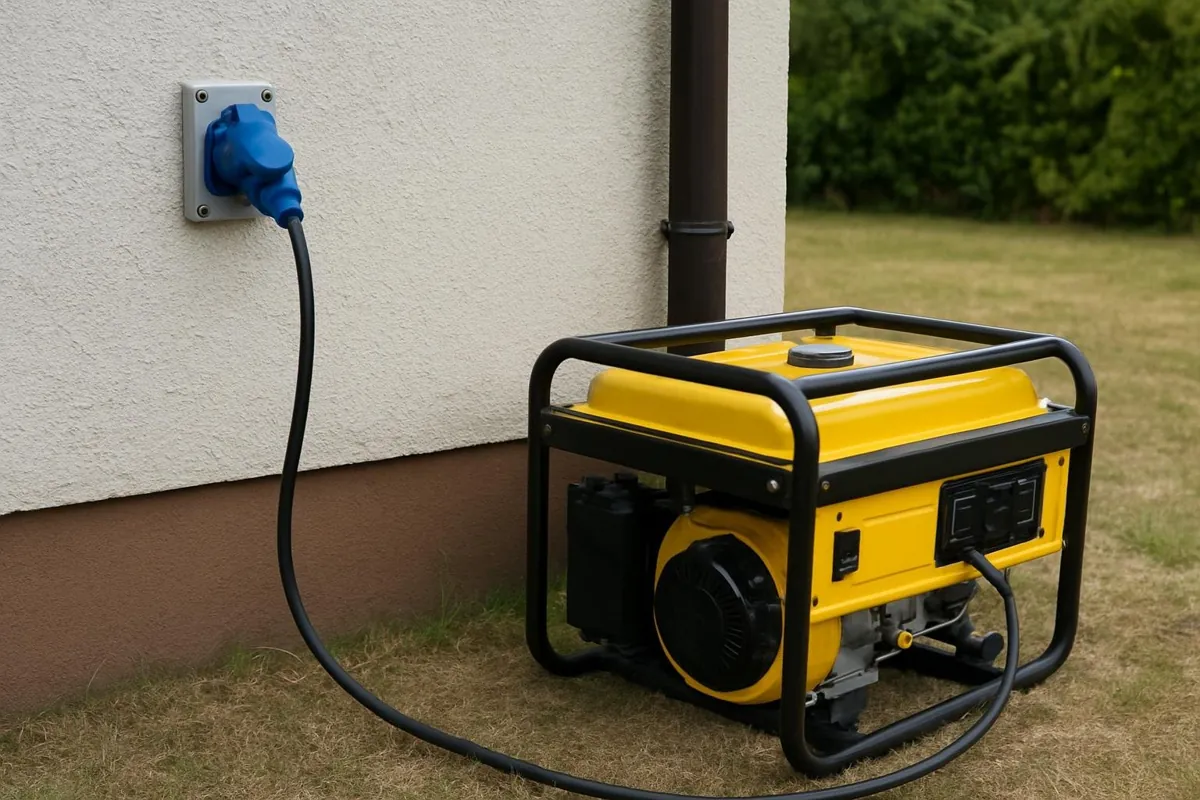

Najwygodniej i najbezpieczniej jest zasilać dom z agregatu przez stałe gniazdo na ścianie budynku, połączone przewodem z przełącznikiem zasilania sieć–agregat w rozdzielnicy. Przełącznik odłącza dom od sieci, więc prąd z agregatu nie popłynie do linii energetycznej, a powrót zasilania sieciowego nie uszkodzi agregatu. Wtedy z agregatu do gniazda na ścianie wystarcza krótki, gruby przewód. Taką instalację wykonuje elektryk, dobierając przekroje i zabezpieczenia. Opisaliśmy podłączenie agregatu przez przełącznik w osobnym artykule.

Nigdy nie zasila się domu przez gniazdko, wkładając do niego przewód z wtyczkami na obu końcach. To bardzo niebezpieczne: na wolnych bolcach wtyczki pojawia się napięcie, a prąd może popłynąć do sieci energetycznej i porazić pracowników usuwających awarię.

Kilka urządzeń na jednym przewodzie

Jeśli z jednego przedłużacza zasilasz kocioł, lodówkę i oświetlenie, łączna moc wszystkich urządzeń decyduje o przekroju. Przy rozgałęziaczu z kilkoma gniazdami lepiej mieć jeden gruby przewód od agregatu i krótkie przedłużki od rozgałęziacza do urządzeń niż kilka cienkich przedłużaczy z agregatu.

Przechowywanie przewodu

Po użyciu przewód suszy się, zwija luźno w pętle lub na bęben, bez zagięć i węzłów, i przechowuje w suchym miejscu razem z agregatem. Raz przed sezonem grzewczym warto rozwinąć przewód, obejrzeć izolację na całej długości i sprawdzić wtyczki, żeby przy awarii zasilania w środku zimy nie szukać zapasowego przedłużacza.

Typowe błędy

• Cienki domowy przedłużacz o długości kilkudziesięciu metrów.
• Przedłużacz pracujący zwinięty na bębnie.
• Przewód w izolacji PVC na mrozie, który pęka przy zginaniu.
• Złącza leżące w śniegu lub kałuży.
• Przewód dwużyłowy bez przewodu ochronnego.
• Podłączenie domu przez gniazdko przewodem z dwiema wtyczkami.

Uziemienie i ochrona

Przewód z agregatu nie zastępuje zabezpieczeń. Agregat powinien być prawidłowo uziemiony, a obwody zasilane z niego chronione wyłącznikiem różnicowoprądowym, co opisaliśmy w artykule o uziemieniu i podłączeniu agregatu.

Ceny w 2026 roku

Przewód gumowy 3×1,5 mm² kosztuje zwykle ok. 6–12 zł za metr, 3×2,5 mm² ok. 9–18 zł, 3×4 mm² ok. 14–25 zł. Gotowy przedłużacz gumowy 25 m z wtyczkami przemysłowymi to ok. 250–600 zł. Wtyczki i gniazda przemysłowe 16 A kosztują ok. 15–40 zł za sztukę. Montaż gniazda na ścianie z przełącznikiem zasilania w rozdzielnicy przez elektryka to zwykle ok. 800–2000 zł z materiałem.
