Jak podłączyć agregat prądotwórczy do domu: przedłużacz, przełącznik sieć-agregat czy SZR

Agregat stoi w garażu, kupiony po ostatniej burzy, która na dwa dni odcięła prąd w okolicy. Przychodzi kolejna awaria i pojawia się pytanie, jak go właściwie podłączyć. Przedłużaczem do lodówki? Do gniazdka w ścianie kablem z dwiema wtyczkami? Przez przełącznik w rozdzielnicy? Sposób podłączenia decyduje nie tylko o wygodzie, ale przede wszystkim o bezpieczeństwie domowników i elektryków pracujących na sieci. Omówmy trzy rozwiązania, od najprostszego do najbardziej wygodnego, oraz jedno, którego nie wolno stosować.

Czego nie robić: kabel z dwiema wtyczkami

W internecie można znaleźć porady, żeby zrobić przewód zakończony wtyczkami z obu stron i wpiąć agregat do dowolnego gniazdka w domu. To niebezpieczne z kilku powodów. Na wolnej wtyczce przewodu pojawia się napięcie, gdy drugi koniec jest już wpięty. Jeśli główny wyłącznik nie jest rozłączony, agregat zasila nie tylko dom, ale też sieć zewnętrzną przez licznik. Na linii, którą energetycy uważają za odłączoną, pojawia się napięcie. Do tego, gdy prąd z sieci wraca, zderza się z napięciem agregatu, co może uszkodzić agregat i urządzenia w domu. Gniazdko i przewody obwodu nie są też zwykle przewidziane do zasilania całego domu z jednego punktu.

Sposób 1. Przedłużacze bezpośrednio do urządzeń

Najprostszy i bezpieczny sposób przy rzadkich awariach. Agregat stoi na zewnątrz, z jego gniazd prowadzi się przedłużacze do najważniejszych urządzeń: lodówki, zamrażarki, lampy, ładowarek, routera. Instalacja domowa nie jest w ogóle połączona z agregatem.

Ograniczenia są oczywiste. Nie podłączy się w ten sposób urządzeń zasilanych na stałe, takich jak kocioł gazowy z przewodem bez wtyczki, pompa obiegowa, pompa głębinowa czy oświetlenie sufitowe. Przedłużacz musi mieć odpowiedni przekrój, najlepiej 2,5 mm² przy długości kilkunastu metrów i większym obciążeniu, oraz stopień ochrony do pracy na zewnątrz. Kabel nie może przechodzić przez przytrzaśnięte okno czy drzwi, bo izolacja się uszkodzi.

Sposób 2. Ręczny przełącznik sieć-0-agregat

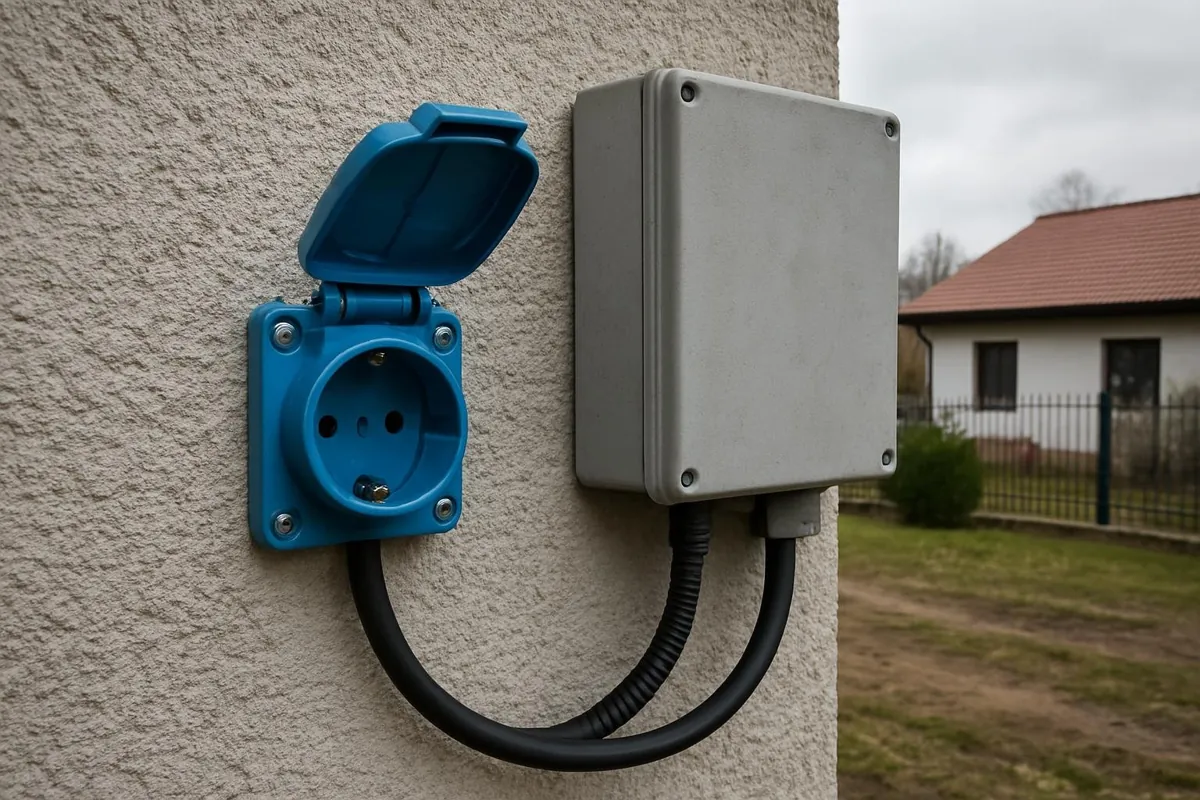

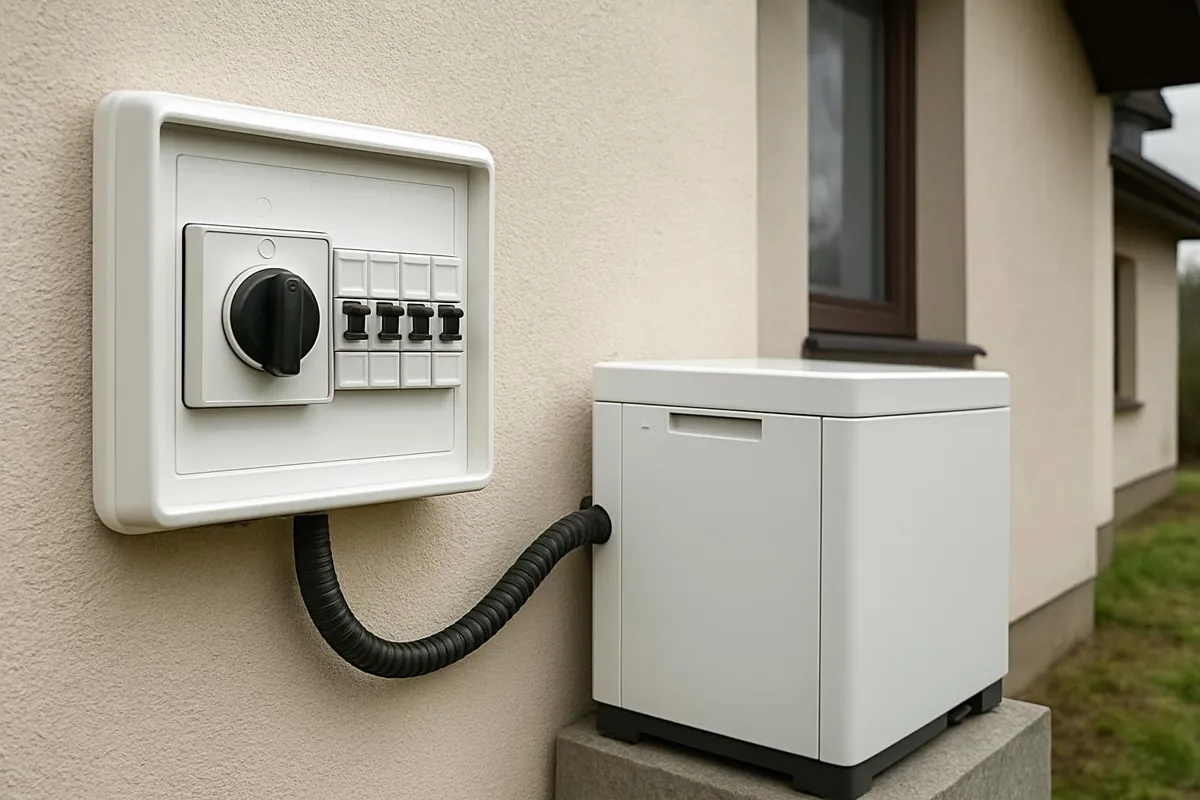

Rozwiązanie, które poleca większość elektryków dla domów jednorodzinnych. W rozdzielnicy montuje się przełącznik zasilania z trzema pozycjami: 1 sieć, 0 wyłączone, 2 agregat. Konstrukcja przełącznika sprawia, że nie da się jednocześnie połączyć instalacji domu z siecią i z agregatem. Na elewacji lub w garażu montuje się gniazdo zasilające, do którego wpina się agregat przewodem z wtyczką i gniazdem przemysłowym.

Przy zaniku prądu przełącza się dźwignię na 0, uruchamia agregat, podłącza go do gniazda zasilającego i przełącza na 2. Dom zasilany jest przez normalne gniazdka i obwody. Gdy prąd wraca, kolejność jest odwrotna. Elektryk może poprowadzić zasilanie z agregatu na całą rozdzielnicę albo tylko na wybrane obwody, np. kocioł, lodówkę, oświetlenie i pompę. Druga opcja jest rozsądniejsza przy mniejszym agregacie, bo nie da się przypadkiem włączyć piekarnika i czajnika jednocześnie.

Koszt montażu przełącznika z gniazdem zasilającym i przewodami to orientacyjnie od kilkuset do ok. 1500 zł, zależnie od rozdzielnicy i odległości. Prace w rozdzielnicy wykonuje elektryk z uprawnieniami. Przy instalacjach z licznikiem dwukierunkowym i fotowoltaiką trzeba dodatkowo uwzględnić falownik.

Sposób 3. Automatyczny SZR

Samoczynne załączanie rezerwy, czyli SZR, robi to samo co ręczny przełącznik, ale automatycznie. Układ wykrywa zanik napięcia w sieci, wysyła sygnał do agregatu z rozrusznikiem elektrycznym, czeka na stabilne napięcie i przełącza zasilanie. Po powrocie sieci przełącza z powrotem i wyłącza agregat. Wymaga to agregatu z elektrycznym startem i możliwością zdalnego uruchomienia, a do tego miejsca, gdzie może pracować na stałe, w obudowie lub osobnym pomieszczeniu z wentylacją.

SZR ma sens tam, gdzie przerwa w zasilaniu jest poważnym problemem: przy domowych urządzeniach medycznych, pompach w domach z ryzykiem zalania piwnicy, w gospodarstwach z inwentarzem. W typowym domu z rzadkimi awariami ręczny przełącznik zwykle wystarcza, a jest kilkukrotnie tańszy. Komplet SZR z montażem to zwykle kilka tysięcy złotych, bez agregatu.

Moc agregatu a to, co podłączasz

Agregat o mocy ciągłej 3–4 kW pozwala zwykle zasilić najważniejsze odbiorniki domu jednorodzinnego bez urządzeń grzewczych. Przy pompie głębinowej i kilku silnikach trzeba uwzględnić prądy rozruchowe.

Uziemienie i kocioł gazowy

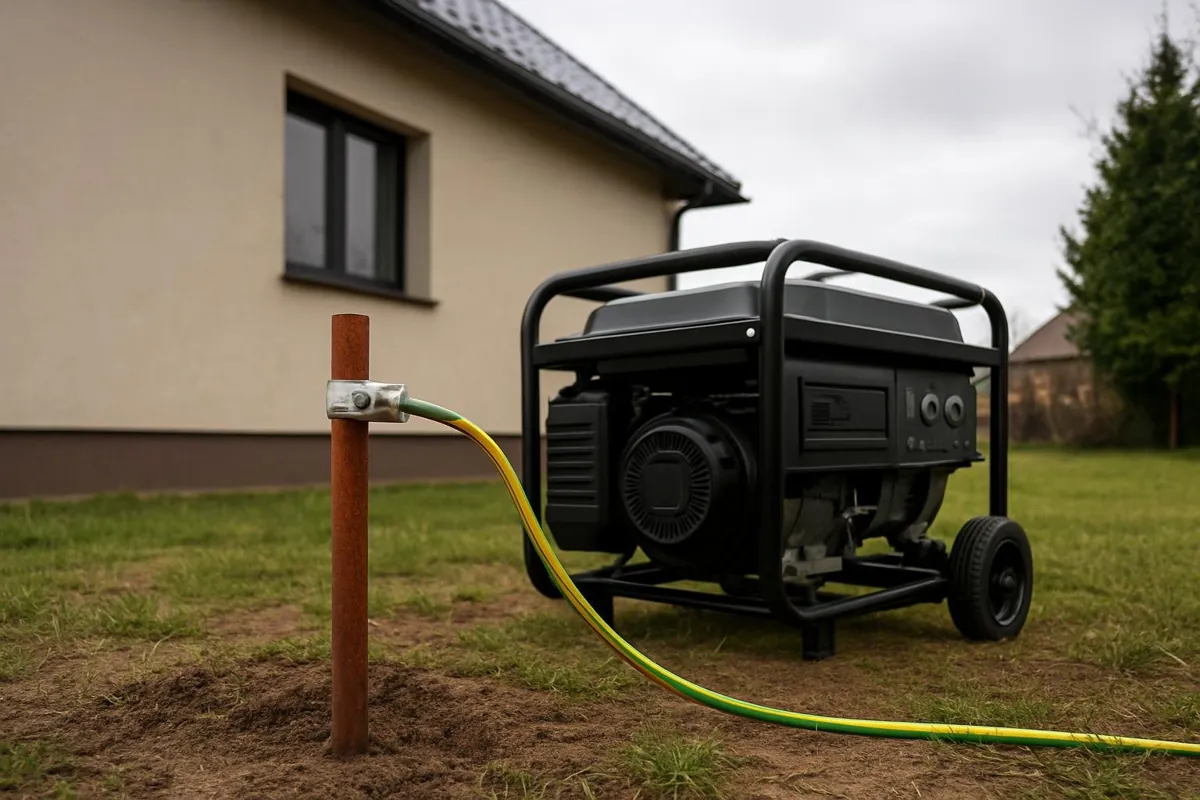

Sposób uziemienia agregatu zależy od tego, jak jest podłączony. Przy zasilaniu pojedynczych urządzeń z gniazd agregatu producent często określa, czy i jak należy go uziemić. Przy podłączeniu do instalacji domu przez przełącznik o układzie sieci decyduje elektryk. Najczęściej agregat łączy się z instalacją uziemiającą budynku, a punkt neutralny i ochronny układa się tak, żeby działały wyłączniki różnicowoprądowe. To nie jest miejsce na domowe eksperymenty.

Częsty problem przy zasilaniu kotła gazowego z agregatu to kocioł, który nie startuje lub zgłasza błąd płomienia. Wiele kotłów wykrywa płomień przez jonizację, która wymaga prawidłowego połączenia przewodu neutralnego z uziemieniem. W agregatach z tzw. pływającym neutralnym, gdzie żaden przewód nie jest uziemiony, kocioł może nie widzieć płomienia. Drugą przyczyną bywa zniekształcone napięcie z prostych agregatów bez inwertera. Agregat inwerterowy i prawidłowe podłączenie przez przełącznik zwykle rozwiązują sprawę.

Jaki przewód między agregatem a domem

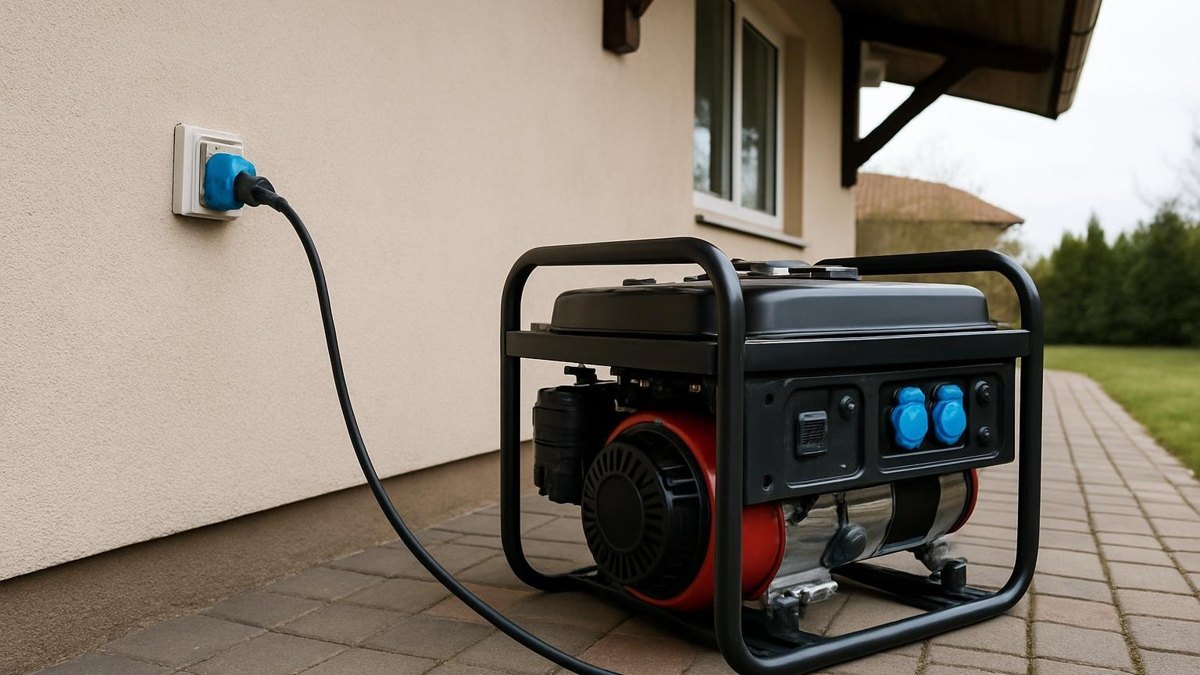

Przewód łączący agregat z gniazdem zasilającym na budynku musi wytrzymać prąd, który agregat daje, i pracę na zewnątrz. Najczęściej stosuje się przewody w gumowej izolacji do pracy w niskich temperaturach, z wtyczką i gniazdem przemysłowym o stopniu ochrony przed wodą. Przy agregacie jednofazowym 3–5 kW i długości do kilkunastu metrów elektrycy zwykle stosują przekrój 2,5 mm², przy dłuższych odcinkach i większej mocy większy, żeby ograniczyć spadek napięcia. Przy agregacie trójfazowym potrzebny jest przewód pięciożyłowy i odpowiednie gniazdo.

Przewód nie powinien leżeć w kałużach ani być przejeżdżany samochodem. Zimą guma tańszych przewodów sztywnieje i pęka, więc przed sezonem warto go obejrzeć na całej długości.

Gdzie postawić agregat

Agregat spalinowy pracuje tylko na zewnątrz, z dala od okien, drzwi i nawiewników. Spaliny zawierają tlenek węgla, który w garażu z otwartą bramą czy w piwnicy może zabić. Odległość kilku metrów od budynku i wiatr odprowadzający spaliny od domu to minimum. Agregat chroni się przed deszczem daszkiem, ale nie zamyka w szczelnej skrzyni. Paliwo przechowuje się w atestowanych kanistrach, z dala od domu.

Raz na kilka miesięcy agregat warto uruchomić na kwadrans pod obciążeniem. Najgorszy moment na odkrycie, że gaźnik się zakleił, to noc bez prądu w styczniu.
