Ogranicznik przepięć w domu: typ 1, 2 i 3, gdzie go zamontować i przed czym naprawdę chroni

Po letniej burzy w wielu domach przestaje działać router, brama garażowa, pompa ciepła albo telewizor, choć piorun nie uderzył w budynek, tylko gdzieś w okolicy. To efekt przepięcia: krótkiego, ale bardzo wysokiego impulsu napięcia, który przychodzi siecią energetyczną, przewodem anteny lub kablem internetu. Ochroną przed nim są ograniczniki przepięć, oznaczane skrótem SPD. Coraz częściej montuje się je standardowo w nowych domach, ale w starszych mieszkaniach ich zwykle brakuje.

Czym jest przepięcie

Przepięcie trwa mikrosekundy, a napięcie może sięgać kilku tysięcy woltów. Źródłem jest uderzenie pioruna w linię energetyczną, w pobliski budynek lub drzewo, a także przełączenia dużych odbiorników i awarie w sieci. Impuls przechodzi przez instalację i niszczy przede wszystkim elektronikę: zasilacze, sterowniki, karty sieciowe, płytki w AGD. Grzejniki czy żarówki tradycyjne są dużo bardziej odporne.

Jak działa ogranicznik

SPD montuje się między przewody fazowe i neutralny a przewód ochronny lub uziemienie. W normalnych warunkach nie przewodzi. Gdy napięcie przekroczy określony poziom, w ułamku mikrosekundy staje się przewodnikiem i odprowadza energię impulsu do ziemi, ograniczając napięcie w instalacji do poziomu, który urządzenia zwykle wytrzymują. Po impulsie wraca do stanu nieprzewodzenia.

Typy ograniczników

Ochrona działa najlepiej, gdy jest wielostopniowa: T1 lub T1+T2 na wejściu do budynku, T2 w rozdzielnicy, T3 przy najdroższym sprzęcie. W mieszkaniu w bloku zwykle wystarcza T2 w rozdzielnicy mieszkaniowej i listwy T3 przy komputerze i telewizorze, a ochronę T1 powinien mieć budynek w złączu.

Montaż w rozdzielnicy

Ogranicznik montuje elektryk na szynie w rozdzielnicy, zwykle za wyłącznikiem głównym, przed różnicówkami. Istotne są krótkie przewody łączące SPD z szyną ochronną. Każde dodatkowe kilkadziesiąt centymetrów przewodu podnosi napięcie, które dotrze do instalacji podczas impulsu. Ogranicznik często ma przed sobą własne zabezpieczenie, dobrane według instrukcji producenta. Wkładki ograniczników mają okienko wskaźnikowe: zielone oznacza sprawność, czerwone, że wkładka przyjęła zbyt duży impuls i trzeba ją wymienić.

Warunkiem skuteczności jest dobre uziemienie. W domach jednorodzinnych to uziom budynku, w blokach szyna wyrównawcza budynku. W starych instalacjach bez przewodu ochronnego zastosowanie SPD jest utrudnione i wymaga oceny elektryka.

Listwy przeciwprzepięciowe

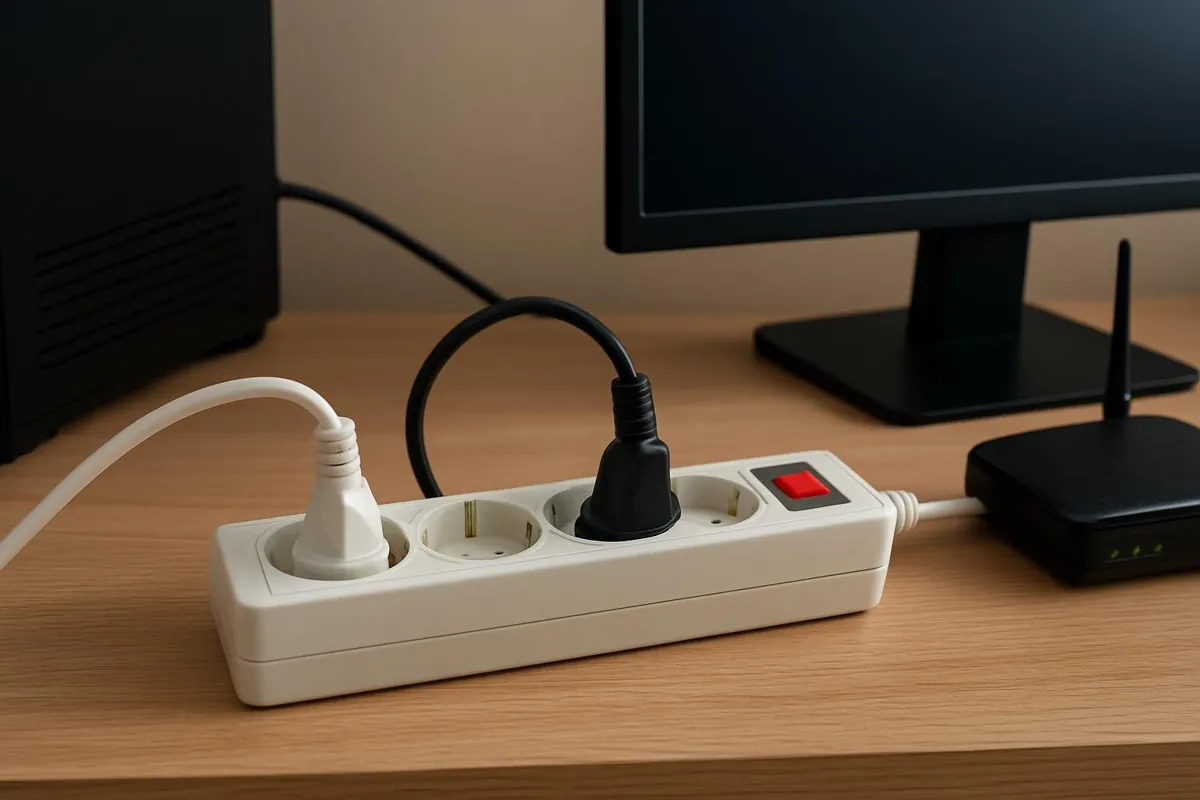

Listwy z ochroną przepięciową zawierają warystory, czyli elementy działające jak mały ogranicznik typu 3. Są przydatne jako ostatni stopień ochrony dla komputera, telewizora, konsoli i routera. Same jednak nie wytrzymają impulsu z bliskiego uderzenia pioruna, który bez ogranicznika w rozdzielnicy dotrze do nich z pełną siłą. Tanie listwy z napisem „przeciwprzepięciowa” bywają też zwykłymi listwami z wyłącznikiem. Warto szukać informacji o parametrach ochrony i wskaźniku sprawności.

Nie tylko sieć energetyczna

Przepięcie może przyjść także przewodem antenowym, kablem telewizji kablowej, linią telefoniczną lub kablem sieciowym do bramy, kamery na ogrodzeniu czy budynku gospodarczego. Dlatego przy dłuższych przewodach zewnętrznych stosuje się ograniczniki do linii sygnałowych: koncentryczne do anteny, ograniczniki do skrętki komputerowej i do instalacji alarmowej. Antena na dachu powinna być uziemiona.

Brama, alarm, kamery

Najczęściej uszkadzanym urządzeniem po burzy w domach jednorodzinnych jest sterownik bramy wjazdowej, połączony długim przewodem z domem i stojący przy ogrodzeniu. Podobnie kamery na słupkach, domofony przy furtce i oświetlenie ogrodowe. Długie przewody zbierają przepięcia indukowane przez wyładowania w okolicy. Pomaga ogranicznik przepięć przy sterowniku bramy i ograniczniki na liniach sygnałowych domofonu i kamer.

Fotowoltaika

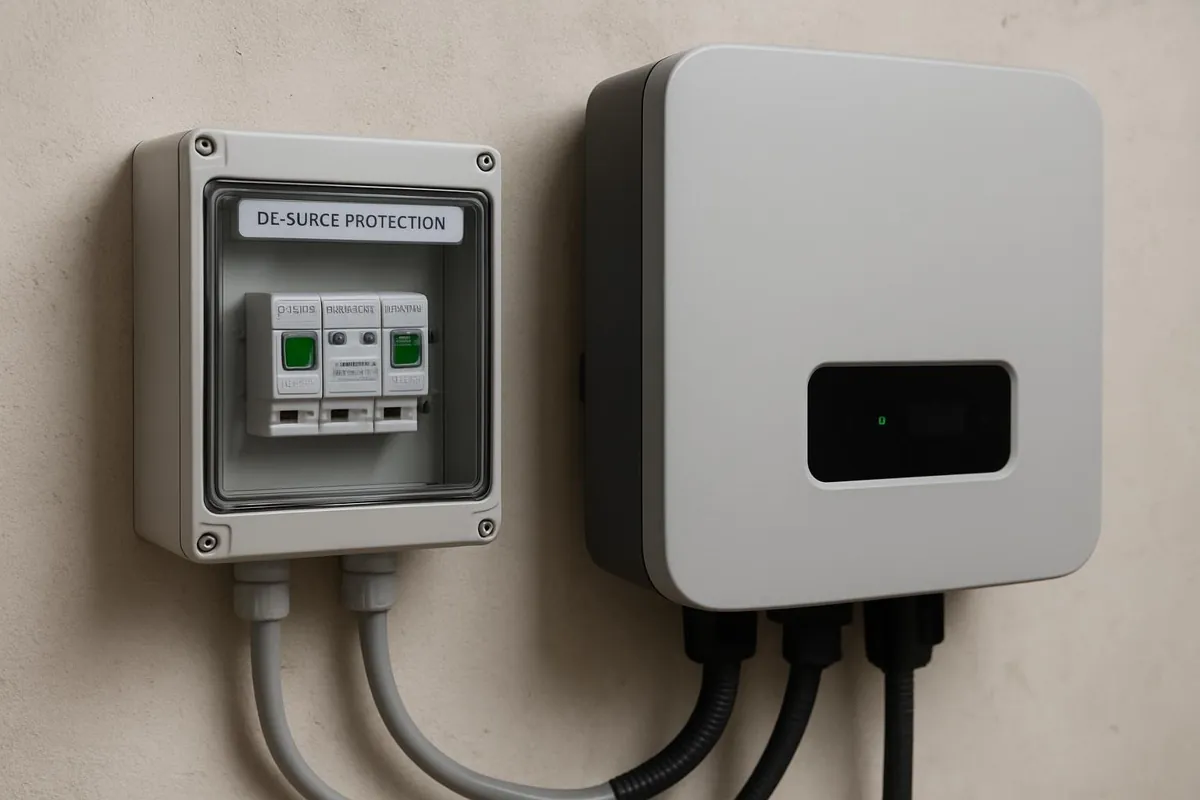

Instalacja fotowoltaiczna ma długie przewody na dachu, które przy burzy są narażone na indukowane przepięcia. Stosuje się ograniczniki po stronie prądu stałego, między panelami a falownikiem, i po stronie prądu zmiennego. Często są one w osobnej skrzynce zabezpieczeń przy falowniku. Wymagania co do typu ograniczników zależą od tego, czy budynek ma piorunochron, i od odległości paneli od instalacji odgromowej. Ocenia to instalator.

Czego SPD nie robi

Ogranicznik przepięć nie chroni przed długotrwałym wzrostem napięcia, np. przy przerwanym przewodzie neutralnym, gdy na fazie przez kilka minut jest 350 V. Przy takim napięciu ogranicznik może się przegrzać i ulec zniszczeniu. Przed tym chroni przekaźnik napięciowy. Oba urządzenia się uzupełniają. SPD nie zastępuje też piorunochronu, który chroni sam budynek przed bezpośrednim uderzeniem.

Jak sprawdzić, czy dom ma ochronę

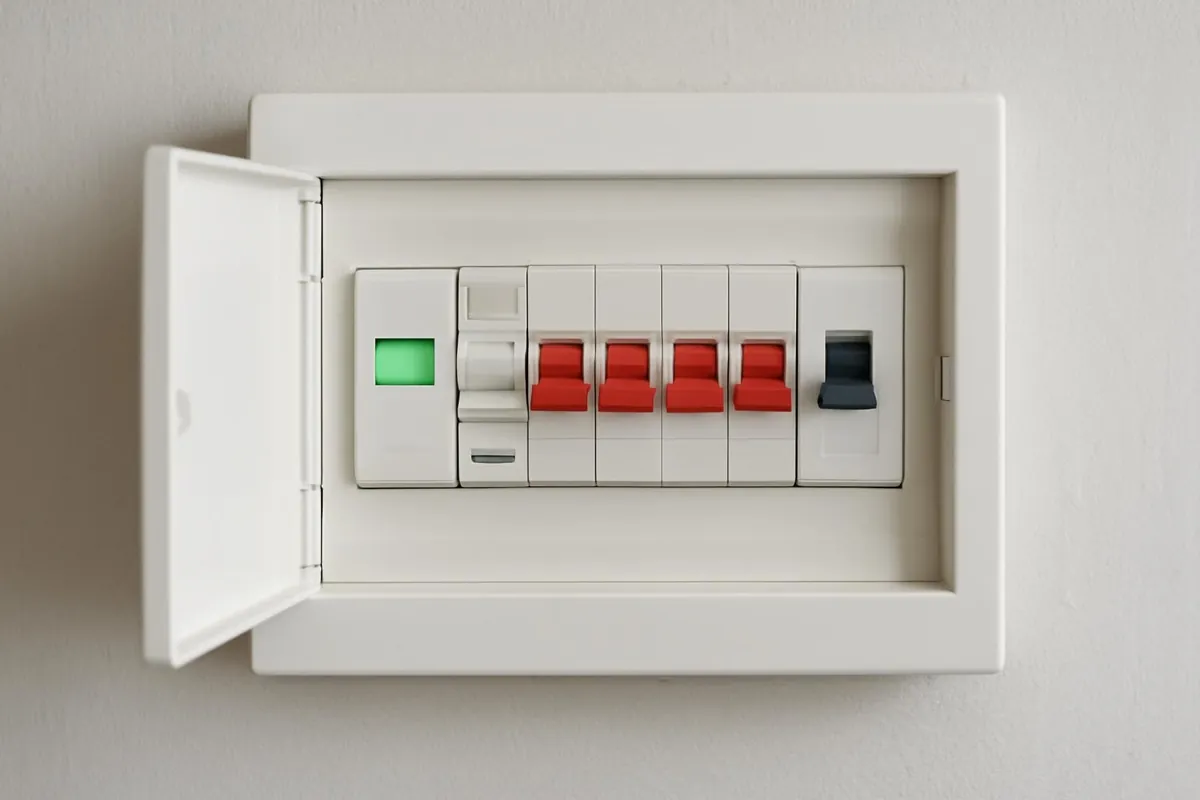

W rozdzielnicy ogranicznik przepięć wygląda jak szerszy aparat z wyjmowanymi wkładkami i okienkiem wskaźnika, zwykle zielonym. Często ma oznaczenie typu: T1, T2, T1+T2. Jeśli w rozdzielnicy go nie ma, a dom ma zasilanie napowietrzne, piorunochron lub fotowoltaikę, warto zapytać elektryka o dobór. W bloku można zapytać administrację, czy złącze budynku ma ograniczniki typu 1. Okienko wskaźnika dobrze jest sprawdzać po każdej silnej burzy. Czerwony kolor oznacza, że wkładka zadziałała i straciła zdolność ochrony.

W domach jednorodzinnych pomocny jest też przegląd instalacji odgromowej, jeśli budynek ją ma. Zardzewiałe złącza kontrolne i przerwane przewody odprowadzające sprawiają, że piorunochron nie odprowadza prądu do ziemi tak, jak powinien.

Koszty
